SmartSafe WA613 – Kabelloses 3D-Achsvermessungssystem

11.888,00 € *

inkl. MwSt. zzgl. Versandkosten

Versandkostenfrei

Sofort versandfertig, Lieferzeit ca. 2-3 Werktage

Artikel-Nr.: S-AV-702020120
Hersteller: SmartSafe

Ihre Vorteile

kostenloser Versand innerhalb Deutschlands ab € 100,00 € - Bestellwert
schnelle Lieferung
professionelle Beratung
kostenloser deutscher Support

Achsvermessung · Kabellos · 3D SmartSafe WA613 – Kabelloses 3D-Achsvermessungssystem... mehr

Menü schließen

Achsvermessung · Kabellos · 3D

SmartSafe WA613 – Kabelloses 3D-Achsvermessungssystem

Magnetische Messeinheiten statt Balken und Schrank – 4-Rad-Vermessung in 30 Sekunden.

Der SmartSafe WA613 ist ein kabelloses 3D-Achsvermessungssystem mit komplett neuem Aufbau: Er verzichtet auf die klassischen Messbalken und Schränke herkömmlicher 3D-Anlagen und besteht aus zwei magnetischen Messeinheiten und vier Radklemm-Targets. Die Vier-Rad-Vermessung läuft über eine kabellose Netzwerkverbindung – das macht das System mobil, platzsparend und in kürzester Zeit einsatzbereit.

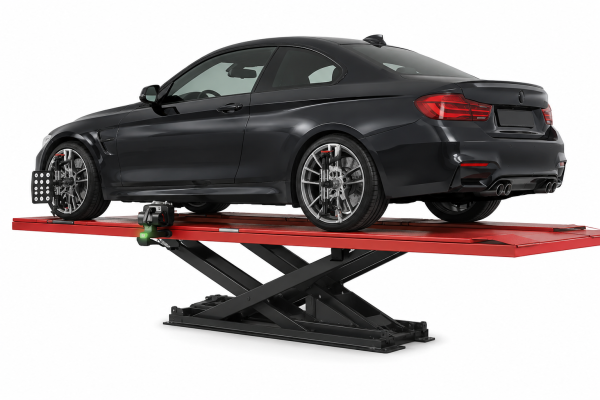

Die Messeinheiten werden magnetisch an den Auffahrschienen der Hebebühne platziert – ohne Stative, ohne Verkabelung, ohne Kalibrierung. Anzeige und Bedienung erfolgen über das ST13-Terminal, das den Vermessungsprozess in Echtzeit darstellt und die Justierung unter dem Fahrzeug erleichtert. Ergebnis: eine hochpräzise Achsvermessung in rund 30 Sekunden – ideal für Werkstätten mit hohem Durchsatz.

Kabellose 3D-Messtechnik

Präzise Fahrwerksgeometrie ohne Kabel: Der WA613 erfasst alle relevanten Achsparameter drahtlos und in Sekundenschnelle.

Magnetische Messeinheiten

Zwei Messeinheiten mit Magnetbefestigung – ohne Assemblage, ohne Verkabelung, ohne Kalibrierung. Auspacken und loslegen.

4-Rad-Messung in 30 Sek.

Standard- und Schnellmessung: hochpräzise Vier-Rad-Achsvermessung in rund 30 Sekunden – für maximalen Werkstattdurchsatz.

Alle Achsparameter

Spur, Sturz, Nachlauf, Spreizung und Fahrachswinkel – plus Radstand, Spurweite, Achsversatz, Radversatz, Diagonale und Mittenversatz.

ST13-Terminal & Funk

Kabellose Echtzeit-Datenübertragung an das ST13-Terminal – Messprozess und Ergebnisse jederzeit im Blick.

Aufbau, Handling & Datenbank

Leicht, kompakt und flexibel: Der WA613 fügt sich in nahezu jede Werkstatt ein und ist in Minuten startklar.

Kein Balken, kein Schrank

Ohne feste Konsole und Kabinett – deutlich weniger Stellfläche. Transportgewicht und -volumen betragen nur 20–30 % herkömmlicher 3D-Anlagen.

Magnesium-Radklemmen

Patentierte Einachs-Radklemme aus Magnesiumlegierung: leicht, robust und mit Skala zur Vorjustierung auf den Reifendurchmesser.

Bühne, Grube & Boden

Kompatibel mit Scheren- und 4-Säulen-Hebebühnen. Die Messeinheiten sitzen magnetisch an den Fahrschienen der vorhandenen Bühne.

Wandhalter & Datenbank

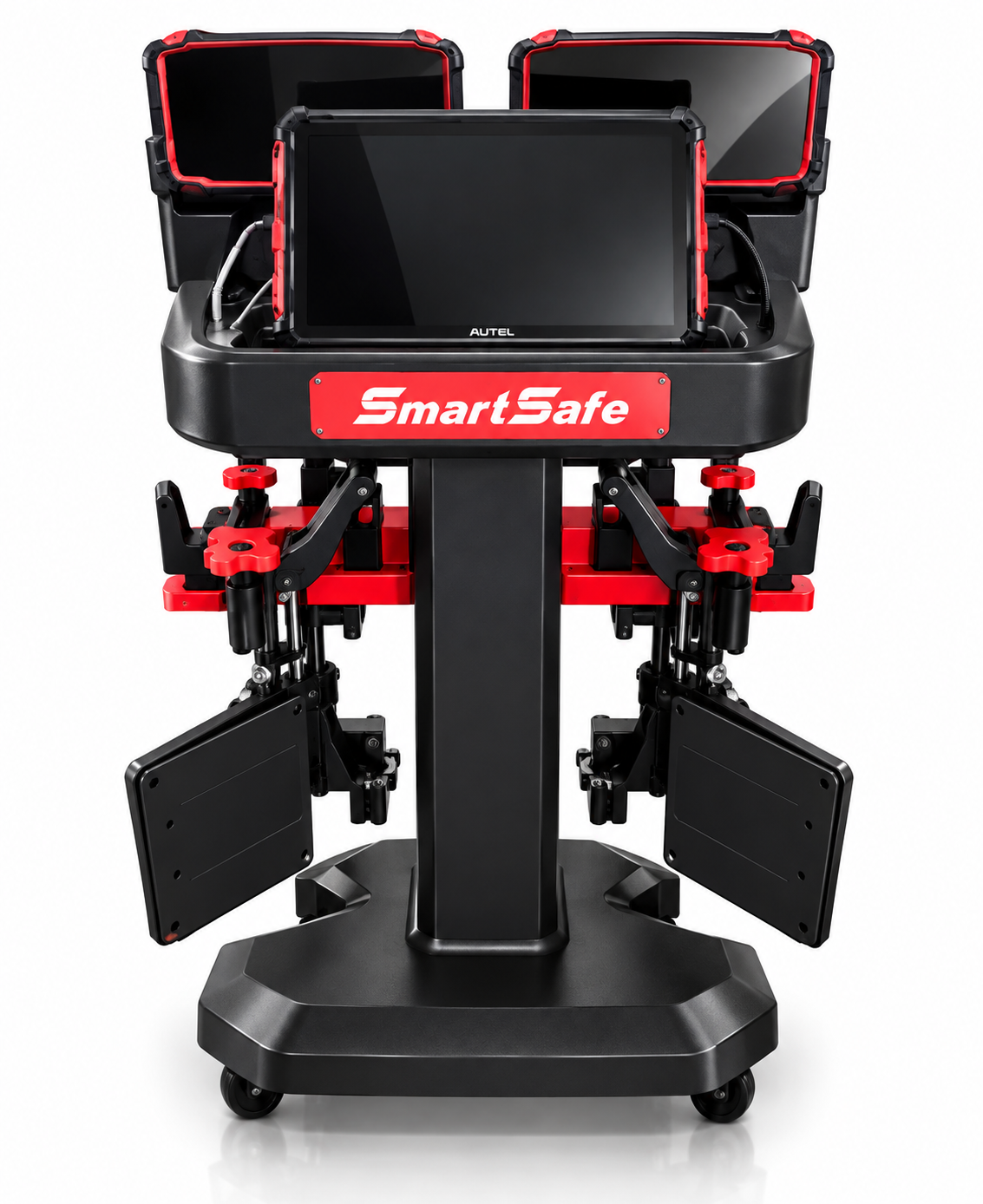

Messeinheiten und Radklemmen per Wandhalterung lagern und laden. Datenbank mit über 50.000 Fahrzeugmodellen, benutzerdefiniert erweiterbar.

Eigenschaften auf einen Blick

Der WA613 verbindet 3D-Präzision mit kabelloser Freiheit – das Achsvermessungssystem für moderne, flexible Werkstätten.

► Kabelloses 3D-Vier-Rad-Achsvermessungssystem

► 2 magnetische Messeinheiten + 4 Radklemm-Targets

► Ergebnis in ca. 30 Sekunden

► Standard- & Schnellmessung

► Ohne Messbalken und Schrank – platzsparend

► Bedienung & Anzeige über ST13-Terminal

► 50.000+ Fahrzeugmodelle, benutzerdefiniert

► Magnesium-Radklemme mit Skala

► Für Scheren- & 4-Säulen-Hebebühnen

► Professionelle Prüfberichte mit Vorher/Nachher

► Wandhalterung zum Lagern & Laden

► Transportgewicht nur 20–30 % klassischer Anlagen

Technische Daten

Spur	±20°
Sturz	±10°
Nachlauf	±20°
Spreizung	±20°
Max. Lenkeinschlag	±35°
Radstand	1.940–4.600 mm
Spurweite	1.290–1.900 mm
Raddurchmesser (4-Punkt-Klemme)	275–640 mm
Fahrzeugdatenbank	50.000+ Modelle, benutzerdefiniert erweiterbar
Datenübertragung	Kabellos (WLAN) an ST13-Tablet
Bühnen-Kompatibilität	Scheren- & 4-Säulen-Hebebühnen

Lieferumfang

Der WA613 wird als komplettes Achsvermessungs-Set geliefert. Die Erstinbetriebnahme – Einrichtung, Freischaltung und Software-Registrierung – erfolgt nach Erhalt.

SmartSafe WA613 Achsvermessungs-Set

✔ 1× SmartSafe ST13 Terminal inkl. Achsmess-Software

✔ 2× magnetische Messeinheiten (rechts/links)

✔ 4× 4-Punkt-Radklemmen mit Targets (Felgenmontage)

✔ 1× Lenkradfeststeller

✔ 1× Bremspedalfeststeller

✔ 1× Wandhalterung zum Lagern & Laden

✔ 1× Bedienungsanleitung

✔ 1× Transportkoffer

Optional statt der 4-Punkt-Radklemmen: 3-Punkt-Halter (Reifenmontage).

Modellvariante: Der WA613 ist auf den Einsatz an Scheren- und 4-Säulen-Hebebühnen ausgelegt (Messeinheiten magnetisch an den Fahrschienen). Für die Vermessung an Grube oder auf dem Werkstattboden ist die Variante WA613F vorgesehen. Sprechen Sie uns zur passenden Ausführung gerne an.
