SmartSafe WA613F – Bodenbasiertes 3D-Achsvermessungssystem

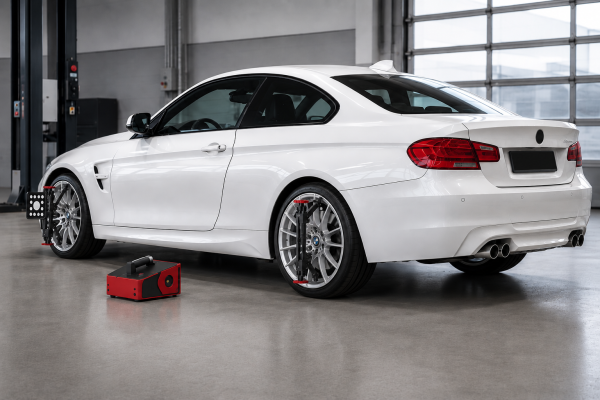

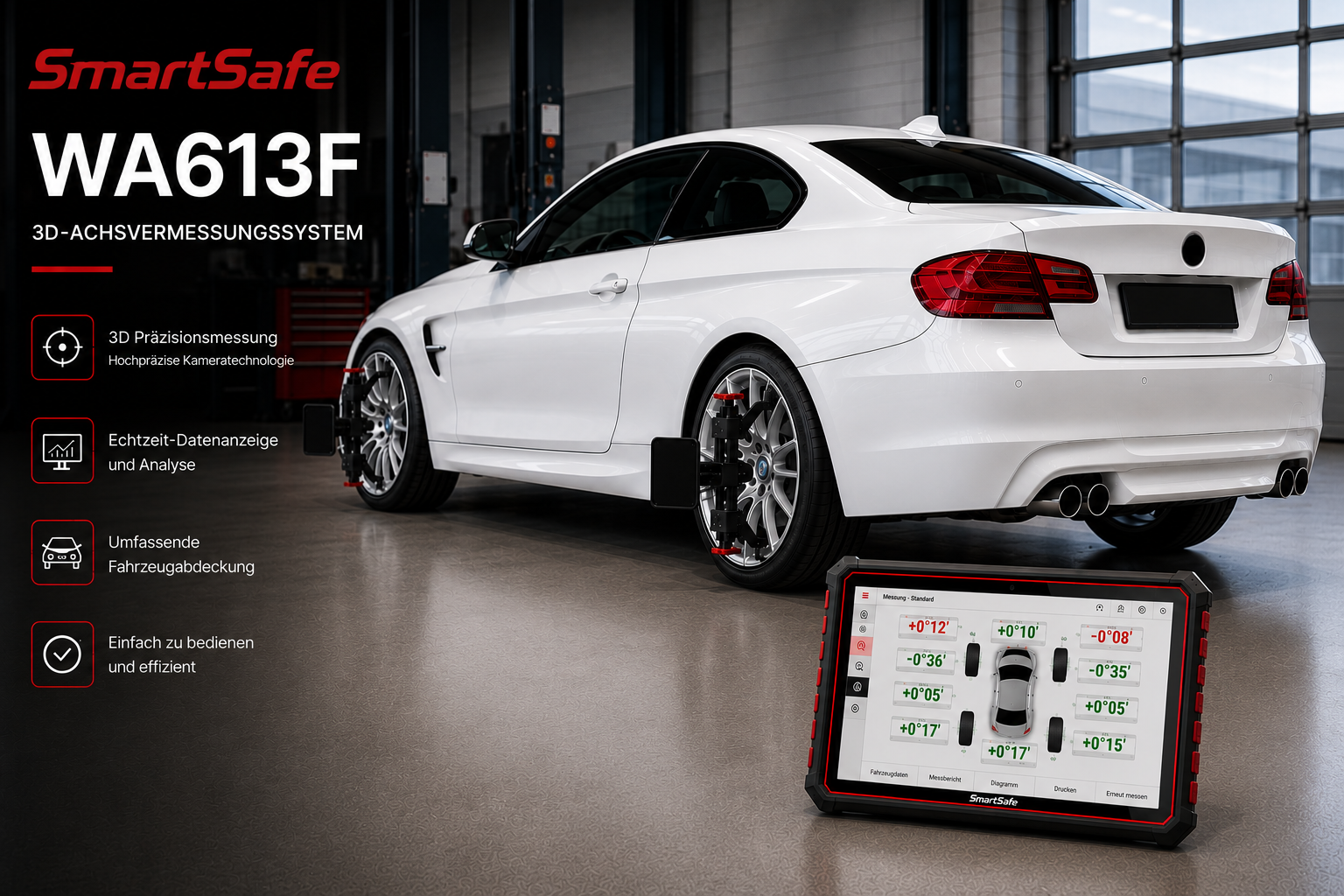

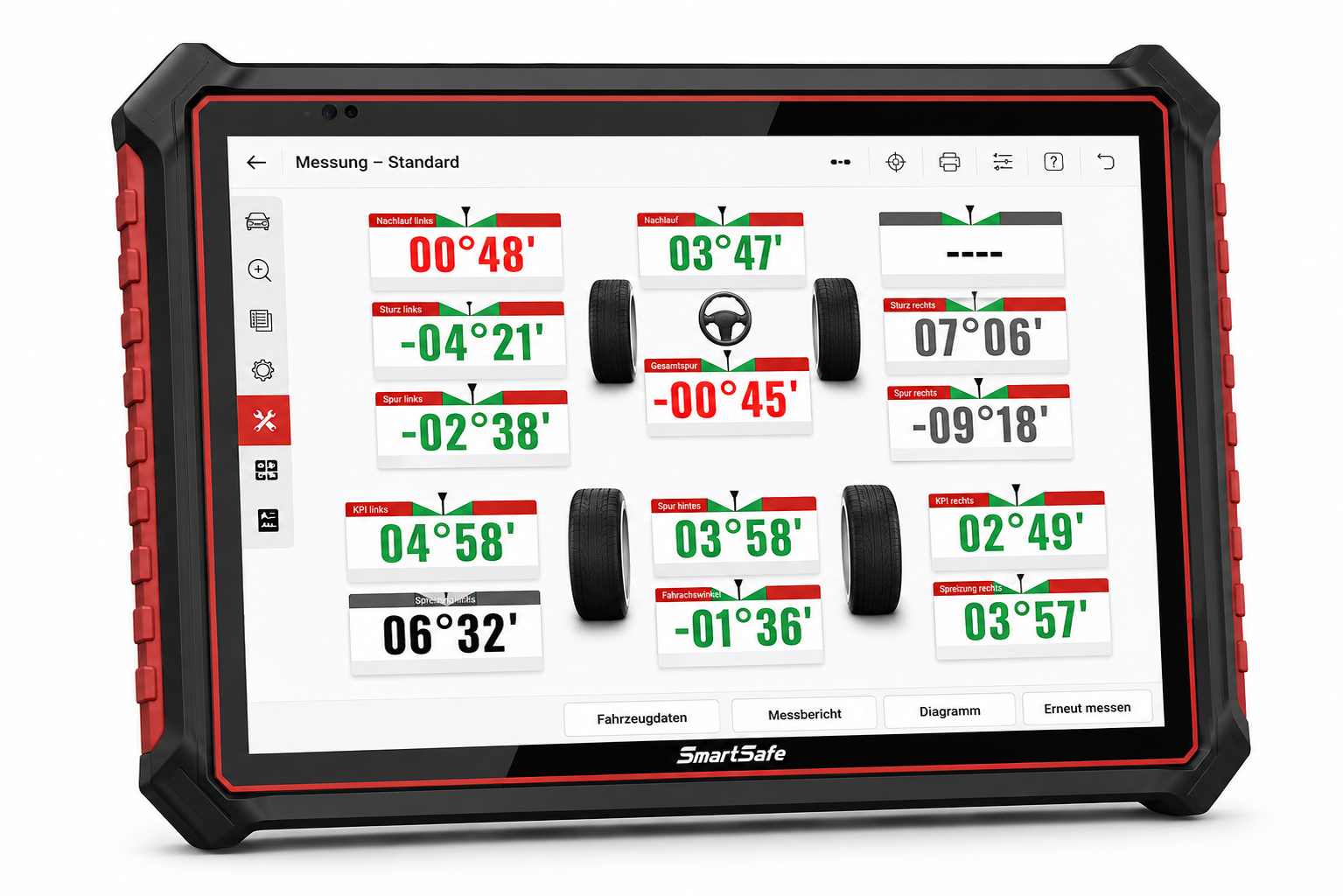

Der SmartSafe WA613 ist ein kabelloses 3D-Achsvermessungssystem für PKW. Zwei Messeinheiten sitzen magnetisch an den Auffahrschienen der Hebebühne, vier Radklemm-Targets an den Rädern – Messbalken und Schrank entfallen. Achsvermessung · Kabellos · 3D 3D-Achsvermessung an der vorhandenen Hebebühne Magnetische Messeinheiten statt Balken und Schrank – 4-Rad-Vermessung in 30 Sekunden. Die Messeinheiten werden an die Auffahrschienen angesetzt und sind einsatzbereit – ohne Stative, ohne Verkabelung, ohne Kalibrierung. Die Messdaten gehen kabellos an das ST13-Tablet, das den Vorgang in Echtzeit darstellt. Eine vollständige Vier-Rad-Vermessung liegt damit nach rund 30 Sekunden vor. Das System arbeitet auf der vorhandenen Scheren- oder 4-Säulen-Hebebühne – ein eigener Achsmessstand ist nicht erforderlich. AKTION bis 15.11.2026 – Lieferung und Inbetriebnahme kostenlos✓ Kostenlose Inbetriebnahme vor dem VersandDas System wird vor dem Versand eingerichtet: Diagnosetablet konfiguriert, Software freigeschaltet und registriert, Messeinheiten und Targets miteinander gekoppelt und alle Funktionen geprüft. Sie erhalten ein vorbereitetes und geprüftes System.✓ Kostenlose SpeditionslieferungDas WA613 wird per Spedition direkt zu Ihnen geliefert – ohne zusätzliche Versandkosten.Gültig für Bestellungen bis 15.11.2026 und nur solange der Vorrat reicht. Die Aktion bezieht sich auf die aktuelle Version des SmartSafe WA613. Was gemessen wird Neben der Standardmessung steht eine Schnellmessung für den zügigen Durchlauf zur Verfügung. Erfasst werden alle Winkel der Fahrwerksgeometrie sowie die Lagemaße von Achsen und Rädern zueinander. ► Spur und Sturz ► Nachlauf und Spreizung ► Fahrachswinkel ► Achsversatz und Radversatz ► Radstand und Spurweite ► Diagonale und Mittenversatz Aufbau und Handling Magnesium-Radklemmen Patentierte Einachs-Radklemme aus Magnesiumlegierung: leicht, robust und mit Skala zur Vorjustierung auf den Reifendurchmesser. 20–30 % Transportgewicht Ohne Balken und Kabinett schrumpfen Gewicht und Volumen auf einen Bruchteil herkömmlicher 3D-Anlagen – das System lässt sich mitnehmen. Wandhalterung Messeinheiten und Radklemmen werden an der Wandhalterung gelagert und dort zugleich geladen – aufgeräumt und immer einsatzbereit. Bedienung und Dokumentation Weil das ST13-Tablet mit ans Fahrzeug genommen werden kann, sind die Werte beim Einstellen direkt im Blick – der Monteur muss zum Justieren nicht zwischen Fahrzeug und Bildschirm hin und her. Zum Abschluss lassen sich Prüfberichte mit Vorher-/Nachher-Vergleich für den Kunden ausgeben. Die hinterlegte Fahrzeugdatenbank umfasst über 50.000 Modelle und kann um eigene Datensätze erweitert werden. Technische Daten Messbereich Spur ±20° Messbereich Sturz ±10° Messbereich Nachlauf ±20° Messbereich Spreizung ±20° Max. Lenkeinschlag ±35° Radstand 1.940–4.600 mm Spurweite 1.290–1.900 mm Raddurchmesser (4-Punkt-Klemme) 275–640 mm Fahrzeugdatenbank 50.000+ Modelle, benutzerdefiniert erweiterbar Datenübertragung Kabellos an das ST13-Tablet Bühnen-Kompatibilität Scheren- und 4-Säulen-Hebebühnen Lieferumfang Der WA613 wird als komplettes Achsvermessungs-Set geliefert. Im Aktionszeitraum bis 15.11.2026 wird das System vor dem Versand kostenlos in Betrieb genommen – eingerichtet, freigeschaltet, registriert, gekoppelt und auf Funktion geprüft. ✔ 1× SmartSafe ST13 Tablet inkl. Achsmess-Software ✔ 2× magnetische Messeinheiten (rechts/links) ✔ 4× 4-Punkt-Radklemmen mit Targets (Felgenmontage) ✔ 1× Lenkradfeststeller ✔ 1× Bremspedalfeststeller ✔ 1× Wandhalterung zum Lagern und Laden ✔ 1× Bedienungsanleitung ✔ 1× Transportkoffer Optional statt der 4-Punkt-Radklemmen: 3-Punkt-Halter für die Reifenmontage. Zubehör-Tipp: Für Tablet, Messeinheiten und Targets gibt es mit dem SmartSafe WA Trolley einen passenden Aufbewahrungswagen, der alle Komponenten des WA613 geordnet und griffbereit an einem Platz hält. Modellvariante: Der WA613 ist auf den Einsatz an Scheren- und 4-Säulen-Hebebühnen ausgelegt, wobei die Messeinheiten magnetisch an den Fahrschienen sitzen. Für die Vermessung an einer Grube oder auf dem ebenen Werkstattboden ist die Variante WA613F vorgesehen. Sprechen Sie uns zur passenden Ausführung gerne an. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud ParkBantian Street, Longgang DistrictShenzhen, Chinasales@newsmartsafe.comwww.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-2450171 KerpenDeutschlandinfo@iwago-diagnosetechnik.de

Das SmartSafe WAA613 V2.0 verbindet kabellose 3D-Achsvermessung, digitale ADAS-Kalibrierung mit 75-Zoll-Display und Fahrzeugdiagnose per Tablet in einem System. Es ist der Nachfolger des WAA613 und arbeitet mit der Achsvermessung WA613 V2.0 und dem Kalibriersystem ADAS PRO+ V3.0. NEUE GENERATION · V2.0 Achsvermessung und ADAS-Kalibrierung in einem Arbeitsablauf Nach der Vermessung mit einem Klick zur Kalibrierung – ohne das Fahrzeug neu einzurichten. Ab sofort bestellbar Die Auslieferung beginnt voraussichtlich ab dem 11.11.2026. Bestellungen werden in der Reihenfolge des Eingangs ausgeliefert. Die Lieferung ist kostenfrei. Digitale Targets auf 75 Zoll Das passende Frontkamera-Target erscheint nach der Fahrzeugauswahl automatisch auf dem 4K-Display. Kein Tafelwechsel, kein Lagerplatz für physische Frontkamera-Tafeln. Bluetooth-Laser Mittenausrichtung, Parallelität und Höhe des Querbalkens werden automatisch erfasst und ans Tablet übertragen – ohne manuelle Eingabe, mit Anzeige der nötigen Korrektur. Kabellose 3D-Achsvermessung Zwei Hauptmesseinheiten werden magnetisch an der Achsmessbühne befestigt und erfassen vier passive 3D-Targets. Eine fest montierte Kamerabrücke entfällt, die Rollkompensation erfolgt durch Schieben des Fahrzeugs. Bildschirmspiegelung Das Tablet ST13 überträgt Achsmesswerte und Kalibrierablauf kabellos auf das 75-Zoll-Display – gut ablesbar, während unter dem Fahrzeug eingestellt wird. Diagnose inklusive Tablet mit VCI und Diagnosesoftware: Fehlerspeicher lesen und löschen, Live-Daten, Service- und Wartungsfunktionen, unterstützte Anpassungen und Codierungen. Prüfberichte Mess- und Kalibrierberichte werden automatisch erstellt, mit Vorher-/Nachher-Vergleich, und lassen sich digital weitergeben und archivieren. Technische Daten Systembestandteile3D-Achsvermessung WA613 V2.0, ADAS-Kalibriersystem ADAS PRO+ V3.0, Diagnosetablet ST13 mit VCI Achsvermessung WA613 V2.0 Messverfahren3D, kabellos, 2 Hauptmesseinheiten, 4 passive Targets; Standard- und Schnellmessung Gesamtspur±40° Sturz±15° Nachlauf±10° Spreizung (KPI)±25° Fahrachswinkel±10° Max. Lenkeinschlag±35° Radstand1.940–4.600 mm Spurweite1.290–1.900 mm Felgendurchmesser (4-Punkt-Radhalter)275–640 mm ADAS-Kalibriersystem ADAS PRO+ V3.0 Abmessungen (B × T × H)3.080 × 893 × 2.167 mm Höhenverstellungelektrisch, Gesamthöhe 1.685–2.167 mm; Querbalkenmitte 348–830 mm über Boden Feinverstellungvor/zurück ±50 mm, links/rechts ±50 mm, Neigung ±3°, Rollwinkel ±4°, Querbalkenwinkel ±3° Standard-Targetdigitales Frontkamera-Target auf dem Display, automatische Targetauswahl PositionierungBluetooth-Laser: Mittenausrichtung, Parallelität, Querbalkenhöhe Display Größe / Format75 Zoll, 16:9 Auflösung3.840 × 2.160 (4K) Betriebssystem / VerbindungAndroid, WLAN Stromversorgung110–240 V, Nennleistung 138 W, Standby unter 0,5 W Allgemein Fahrzeugdatenüber 50.000 Fahrzeugmodelle für die Achsvermessung; ADAS-Kalibrierung laut Hersteller für über 95 % der Fahrzeugmodelle Updates im Kaufpreis24 Monate Achsmessdatenbank, 36 Monate Diagnose und ADAS-Kalibrierung Lieferumfang →3D-Achsvermessung WA613 V2.0 mit 2 Hauptmesseinheiten →4 Radhalter (4-Punkt-Ausführung) mit passiven 3D-Targets →ADAS-Kalibriersystem ADAS PRO+ V3.0 mit 75-Zoll-Digitaldisplay →Bluetooth-Laser zur Positionierung, Mittenlaser und Distanzmesstafel →Radklammern mit Distanztafeln zur Ausrichtung des Kalibriersystems →ADAS-Aktivierungskarte für das Diagnosetablet →Diagnosetablet ST13 mit VCI und Diagnosesoftware →Software-Updates: 24 Monate Achsmessdatenbank, 36 Monate Diagnose und ADAS Optionale Erweiterungen →WA613 Trolley V2.0: Transportwagen mit Docking- und Ladestation für die beiden Messeinheiten, Ablage für Radhalter, Targets und Tablet →Zusatztargets ADAS: ACC-Radar-Reflektor, Kegel-Radartarget, Doppler-Simulator, LiDAR-Target VAG-Gruppe, Targets für Rückfahr- und 360°-Kameras, Nachtsicht-Target sowie physische Frontkamera-Targets →TTM-313 Reifenprofiltiefenmessgerät: Profiltiefe digital erfassen und im Prüfbericht dokumentieren →Aufbau, Inbetriebnahme und Einweisung: vor Ort in Ihrer Werkstatt, kostenpflichtig auf Anfrage →Security-Gateway-Freischaltungen für das Diagnosetablet: u. a. für die VAG-Gruppe (SFD), Mercedes-Benz, FCA/Maserati, Renault und Dacia Hinweis Die Achsvermessung ist für eine Vier-Säulen-Achsmessbühne ausgelegt. Für die Frontkamera-Kalibrierung braucht es ebenen Boden, rund 1,5 m Abstand zwischen Display und Fahrzeug, rund 3 m Breite für den Querbalken und flimmerfreie Beleuchtung ohne Spiegelungen. Bitte die Eignung Ihrer Bühne und Ihres Platzes vorab mit uns abklären. Radar-, Rückfahr-, 360°- und Nachtsicht-Kalibrierungen erfordern die jeweiligen Zusatztargets. Welche Kalibrier- und Diagnosefunktionen verfügbar sind, hängt von Hersteller, Modell, Baujahr und verbautem Assistenzsystem ab. Produktsicherheit (GPSR) Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.comwww.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de
