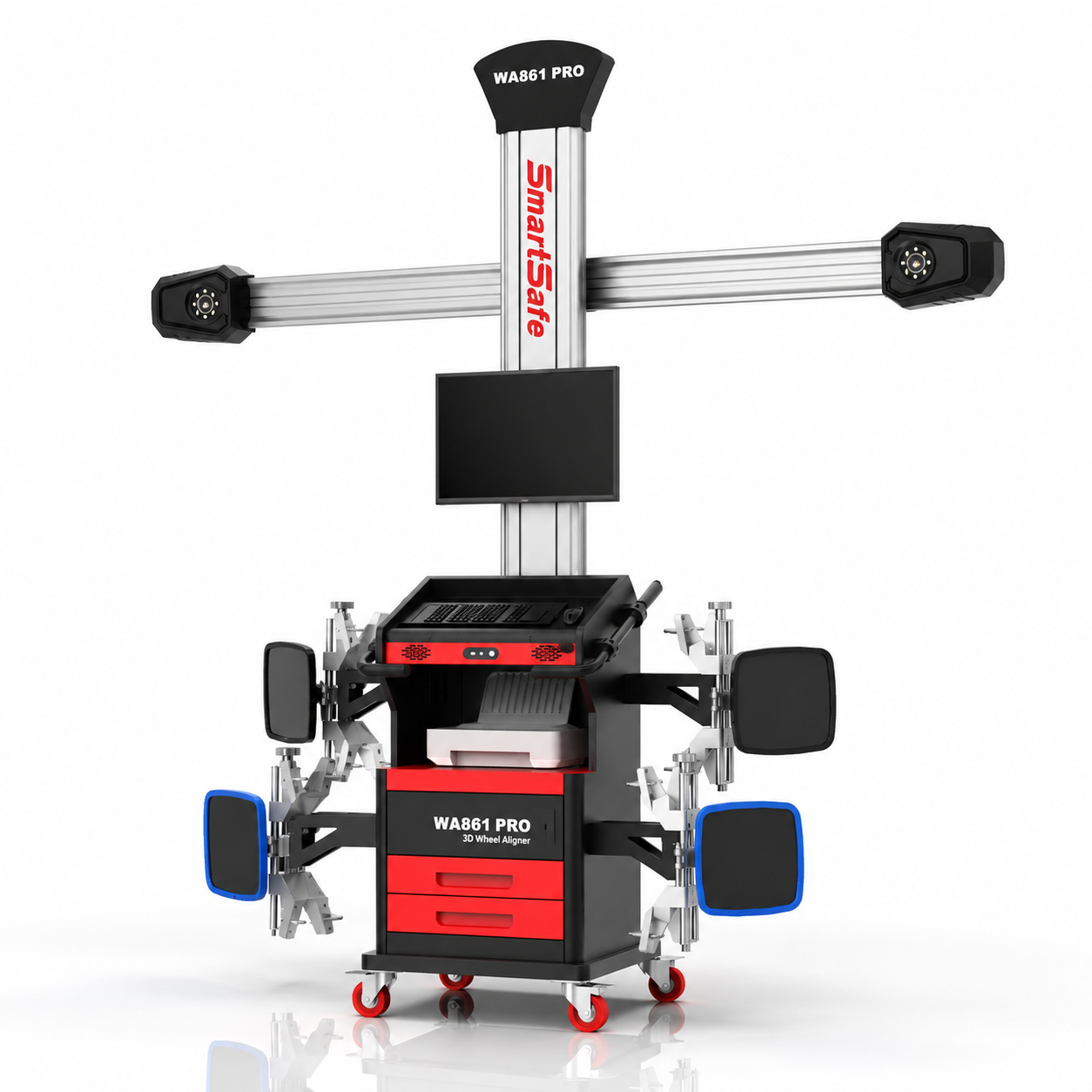

SmartSafe WA861 PRO – mobiles 3D-Achsmessgerät mit automatischer Kameranachführung

8.913,10 € *

inkl. MwSt. zzgl. Versandkosten

Versandkostenfrei

Sofort versandfertig, Lieferzeit ca. 2-3 Werktage

Artikel-Nr.: S-AV-601020515
Hersteller: SmartSafe

Ihre Vorteile

kostenloser Versand innerhalb Deutschlands ab € 100,00 € - Bestellwert
schnelle Lieferung
professionelle Beratung
kostenloser deutscher Support

Der SmartSafe WA861 PRO ist ein mobiles 3D-Achsmessgerät für PKW. Kamerabalken und... mehr

Menü schließen

Der SmartSafe WA861 PRO ist ein mobiles 3D-Achsmessgerät für PKW. Kamerabalken und Rechnereinheit sitzen auf einem fahrbaren Gerätewagen, der an den Arbeitsplatz gefahren statt im Boden verschraubt wird.

3D-Achsvermessung · Mobiles System

Achsvermessung ohne eigenen Achsmessstand

Vermessen statt umbauen – der Kamerabalken folgt dem Fahrzeug.

Weil das System nicht ortsgebunden ist, lässt es sich von mehreren Stellplätzen aus nutzen – ein Argument für Betriebe, in denen die Achsvermessung nicht täglich, aber regelmäßig anfällt.

Gemessen wird über passive Reflektoren an vier 4-Punkt-Radhaltern. Passive Targets brauchen weder Akku noch Ladestation, können nicht ausfallen und liefern über die gesamte Lebensdauer denselben Messwert. Eine Vorkalibrierung vor der Messung entfällt.

Selbstjustierender Kamerabalken

Das Kernmerkmal des WA861 PRO gegenüber einfacheren 3D-Systemen: Der Kamerabalken erkennt die Höhe der Targets und fährt selbsttätig mit. Wird das Fahrzeug auf der Bühne angehoben, muss niemand nachjustieren und niemand neu kalibrieren. Trifft der Balken beim Verfahren auf ein Hindernis, stoppt er automatisch.

Adaptives Target-Tracking

Die Kameras verfolgen die Targets und regeln die Balkenhöhe selbsttätig nach – ohne erneute Kalibrierung.

5-MP-Industriekameras

Großer Sichtwinkel für lange Fahrzeuge, mit Temperaturkompensation im Objektiv gegen Messdrift.

USB 3.0 mit 5 Gbit/s

Die Bildübertragung zum Rechner läuft über USB 3.0 – Messwerte stehen ohne spürbare Wartezeit an.

Messumfang

Neben der Standardmessung steht eine Schnellmessung für den zügigen Durchlauf zur Verfügung. Nur 8 bis 12 cm Rollstrecke genügen für die Rollkompensation – das Fahrzeug muss nicht weit bewegt werden.

► Spur, Sturz, Nachlauf, Spreizung

► Schubwinkel und Achsversatz

► Radstand und Spurweite

► Radversatz und Diagonalmaß

► Mittenversatz der Karosserie

► Reifendurchmesser

Anzeigegenauigkeit	1' / 0,01 / 0,1 mm
Spur	±2'
Sturz	±2'
Nachlauf	±4'
Spreizung	±6'
Schubwinkel	±2'
Spurweite	±2 mm
Radstand	±2 mm
Rollkompensation	8–12 cm Rollstrecke
Kamera	5 MP Industriekamera
Datenanbindung	USB 3.0 (5 Gbit/s)
Fahrzeugdatenbank	über 50.000 Modelle, eigene Datensätze ergänzbar

Einsatz in der Werkstatt

Wer bisher keinen eigenen Achsmessstand hat, musste Achsvermessung meist ganz auslassen. Der WA861 PRO löst das über den Hebemodus: Die Messwerte werden erfasst, solange das Fahrzeug noch steht, und anschließend ins System übernommen. Erst danach wird angehoben. So sind Einstellarbeiten auch an Hebebühnen möglich, auf denen das Fahrzeug nicht dauerhaft auf Dreh- und Schiebeplatten steht.

Ablauf im Hebemodus

1. 3D-Ziele montieren und Felgenschlagkompensation durchführen

2. Eingangsmessung starten und die aktuellen Fahrwerkswerte erfassen

3. Messwerte im Hebemodus übernehmen

4. Fahrzeug anheben, sodass die Räder ausfedern

5. Einstellarbeiten am Fahrwerk durchführen

6. Fahrzeug absenken und das Messergebnis abschließend kontrollieren

Je nach Aufbau, Platzverhältnissen und technischer Eignung des Arbeitsplatzes lässt sich der WA861 PRO an folgenden Bühnenarten einsetzen:

► Zwei-Säulen-Hebebühnen

► Kleine Scherenhebebühnen

► Große Achsmess-Scherenhebebühnen

► Vier-Säulen-Hebebühnen

► Klassische Achsmessbühnen

► Geeignete Gruben und Achsmessplätze

Vor der Anschaffung prüfen: Vor dem Fahrzeug muss ausreichend Platz für den Kamerabalken vorhanden sein. Außerdem müssen Hebebühne und Arbeitsplatz für eine präzise Achsvermessung geeignet und entsprechend vorbereitet sein. Sprechen Sie uns an – wir prüfen gemeinsam mit Ihnen, ob sich das System an Ihrem vorhandenen Arbeitsplatz einsetzen lässt.

Bedienung und Protokoll

LED-Anzeige am Gerätewagen

Die Messwerte sind auch am Fahrzeug ablesbar – der Monteur muss beim Einstellen nicht zum Monitor laufen.

Kundenprotokoll

Messberichte lassen sich speichern und über den mitgelieferten Drucker direkt für den Kunden ausgeben.

Zweiter Bildschirm

Die Software unterstützt Dual-Screen-Betrieb. Der zusätzliche Monitor ist optional erhältlich.

Lieferumfang

Der WA861 PRO wird als komplettes System geliefert – Rechner, Software und Zubehör für die Vermessung sind enthalten.

✔ 1× SmartSafe WA861 PRO (fahrbar)

✔ Kameras auf selbstjustierendem Träger

✔ 4× 4-Punkt-Radhalter mit Targets (Felgenmontage)

✔ 1× Lenkradhalter

✔ 1× Bremspedaldrücker

✔ SmartSafe Achsmesssoftware

✔ Rechner mit Windows 11

✔ Monitor und LED-Anzeige

✔ Drucker

Optional statt der 4-Punkt-Radhalter: 3-Punkt-Halter, die am Reifen befestigt werden.

WA861 PRO oder WA613? Der WA861 PRO ist das klassische Kamerabalken-System mit automatischer Zielverfolgung und Hebemodus. Der SmartSafe WA613 ist die kompaktere Lösung mit kabellosen Messeinheiten und Tablet-Bedienung. Welches System besser passt, hängt von der vorhandenen Hebebühne, dem Platzangebot und dem gewünschten Arbeitsablauf ab. Soll zusätzlich die Fahrassistenz-Kalibrierung im selben Arbeitsgang abgebildet werden, ist der WAA613 die passende Variante. Wir beraten Sie gerne.
