SmartSafe WAA613 – 3D-Achsvermessung & ADAS-Kalibrierung

Präzise. Kabellos. Komplett.

Das SmartSafe WAA613 ist die erste vollintegrierte Komplettlösung, die kabelloses 3D-Achsmessgerät und ADAS-Kalibrierung in einem einzigen System vereint. Kein Geräteumbau, kein Zeitverlust – nach der Achsvermessung wechseln Sie per Knopfdruck direkt in den ADAS-Modus.

Das System besteht aus dem WA613 Achsvermessungssystem, dem ADAS PRO+ V2 Kalibriersystem und dem ST13 Diagnosetablet. Herzstück ist ein 75-Zoll-Digitalbildschirm, der ADAS-Targets vollständig digital darstellt – physische Kalibriertafeln sind damit überflüssig.

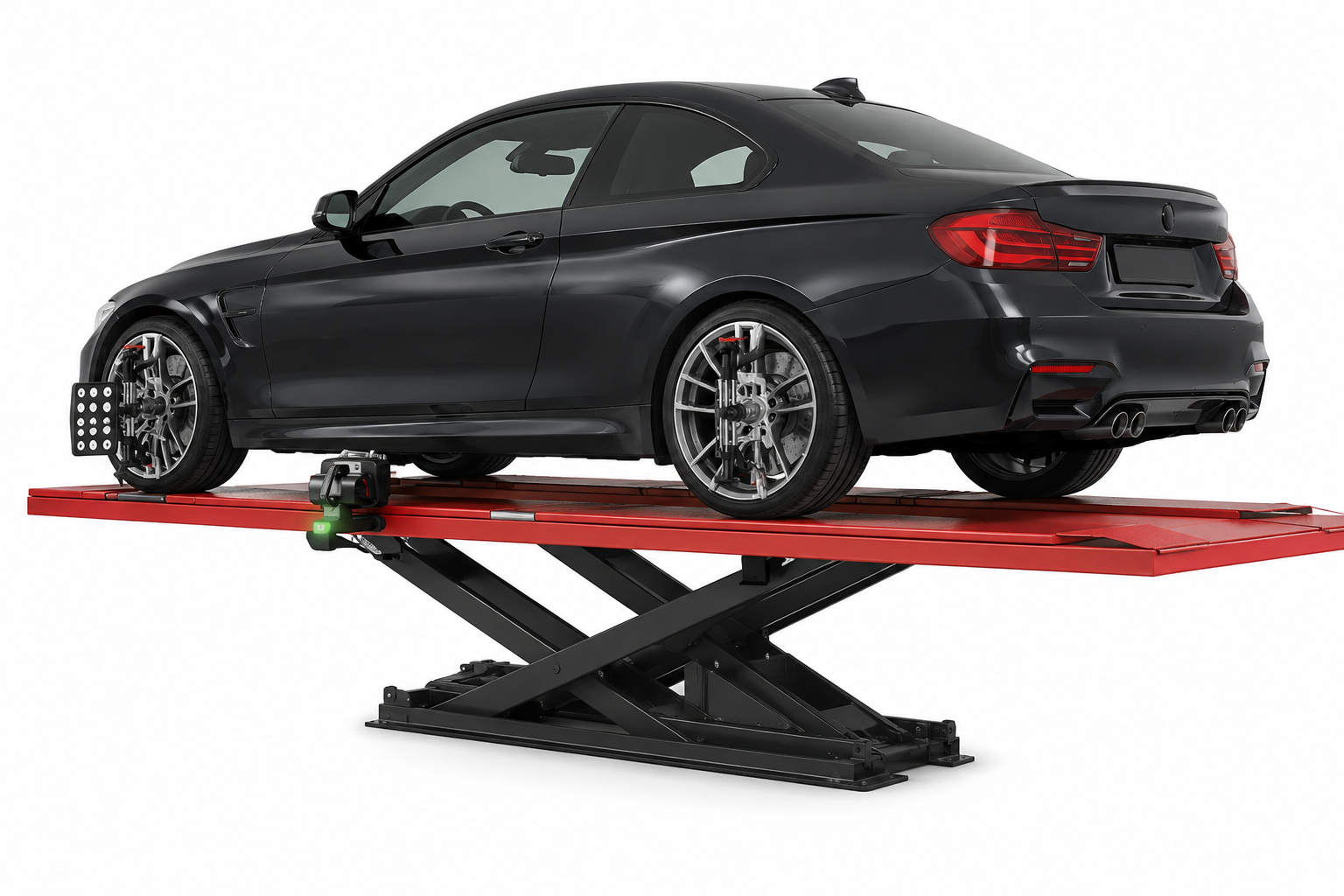

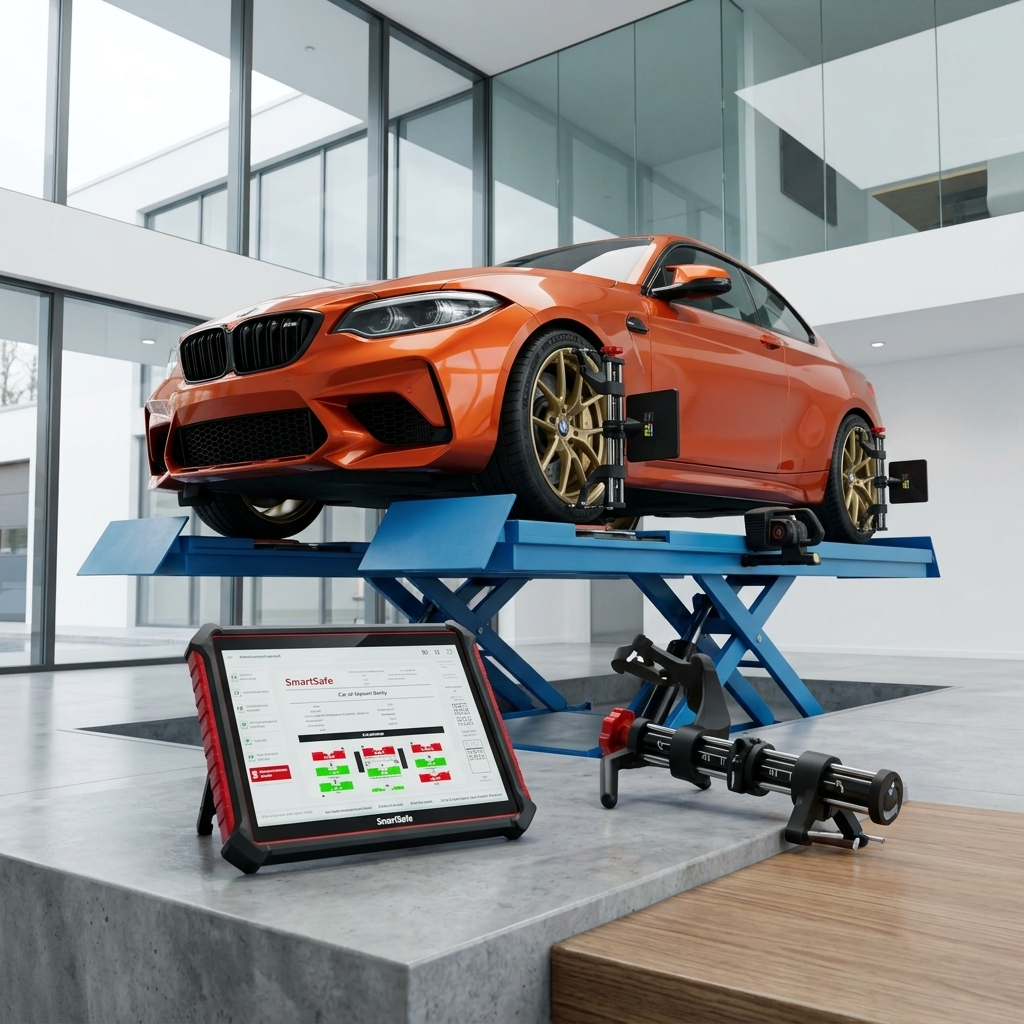

Ausgelegt für Scheren- und 4-Säulen-Hebebühnen. Zwei Messeinheiten werden magnetisch an den Auffahrschienen befestigt – ohne Halterungen, ohne Stative, ohne Kabel.

3D-Achsvermessung im Detail

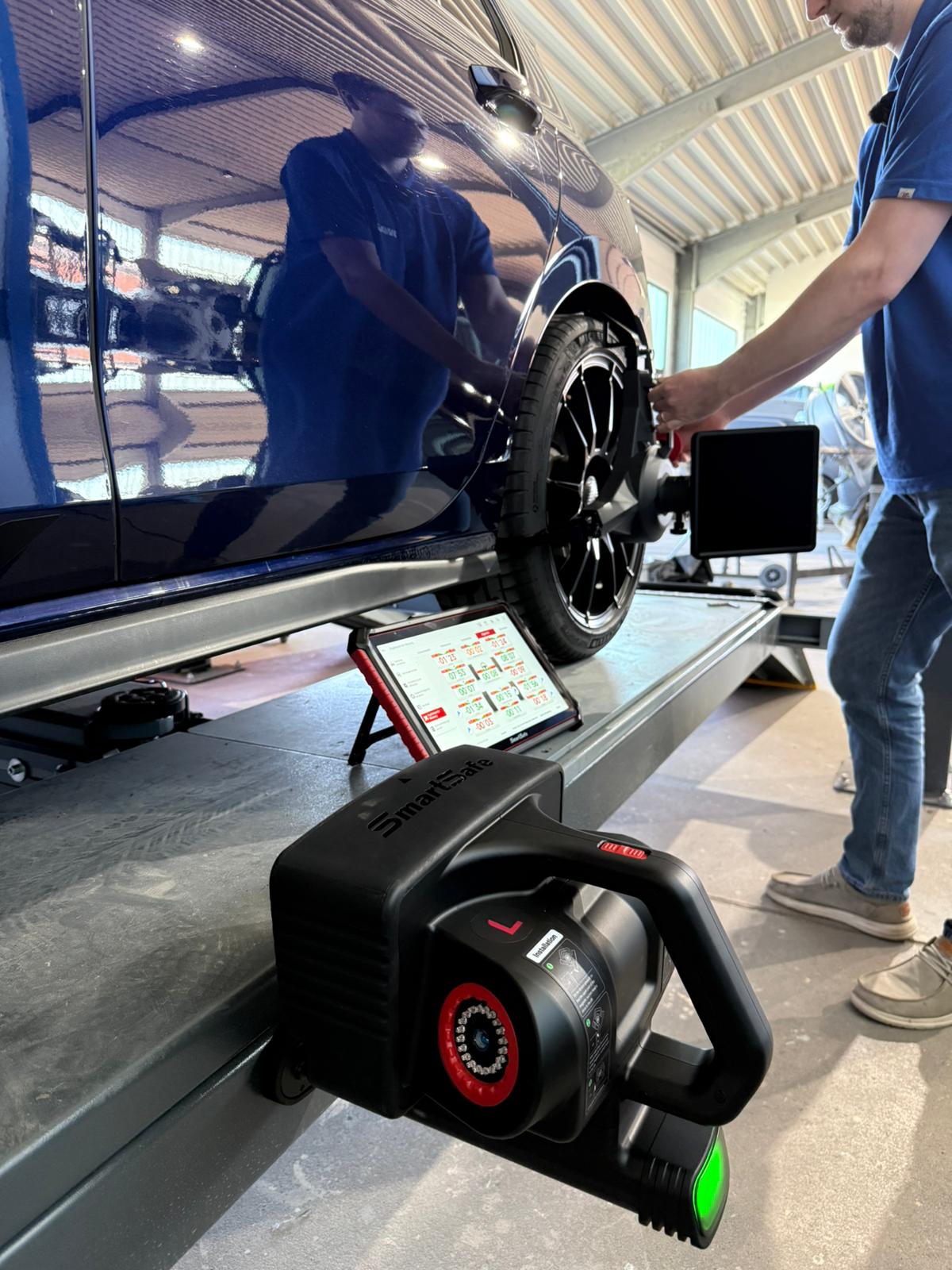

Die WA613-Messeinheiten werden magnetisch an den Auffahrschienen der Hebebühne befestigt – kein Aufbau, keine Justage. Die Datenübertragung läuft vollständig kabellos über WiFi direkt auf das ST13-Tablet. Das Ergebnis: kurze Rüstzeiten, saubere Abläufe und präzise Messwerte für alle relevanten Fahrwerksparameter.

Messwerte

Spur, Sturz, Nachlauf, Radstand, Spurweite, Achsversatz, Radversatz, Diagonale, Mittenversatz – Standard- und Schnellmessung.

Fahrzeugdatenbank

Über 50.000 globale Fahrzeugmodelle. Benutzerdefinierte Sollwert-Datenbanken möglich. Regelmäßige Updates via WiFi.

Drahtlose Übertragung

Messdaten in Echtzeit kabellos an das ST13-Tablet. Kein Kabelsalat, kein Stolpern.

Magnetisches Plug-and-Play

Messeinheiten magnetisch an die Auffahrschienen – sofort messbereit. Minimale Rüstzeit, kein Aufbau.

Hochauflösende IR-Kameras

Präzise Infrarot-Winkelmessung – reproduzierbar genau, unabhängig vom Umgebungslicht.

Prüfbericht

Digitale Testberichte mit Vorher-Nachher-Vergleich. Elektronisch teilbar und archivierbar.

ADAS-Kalibrierung im Detail

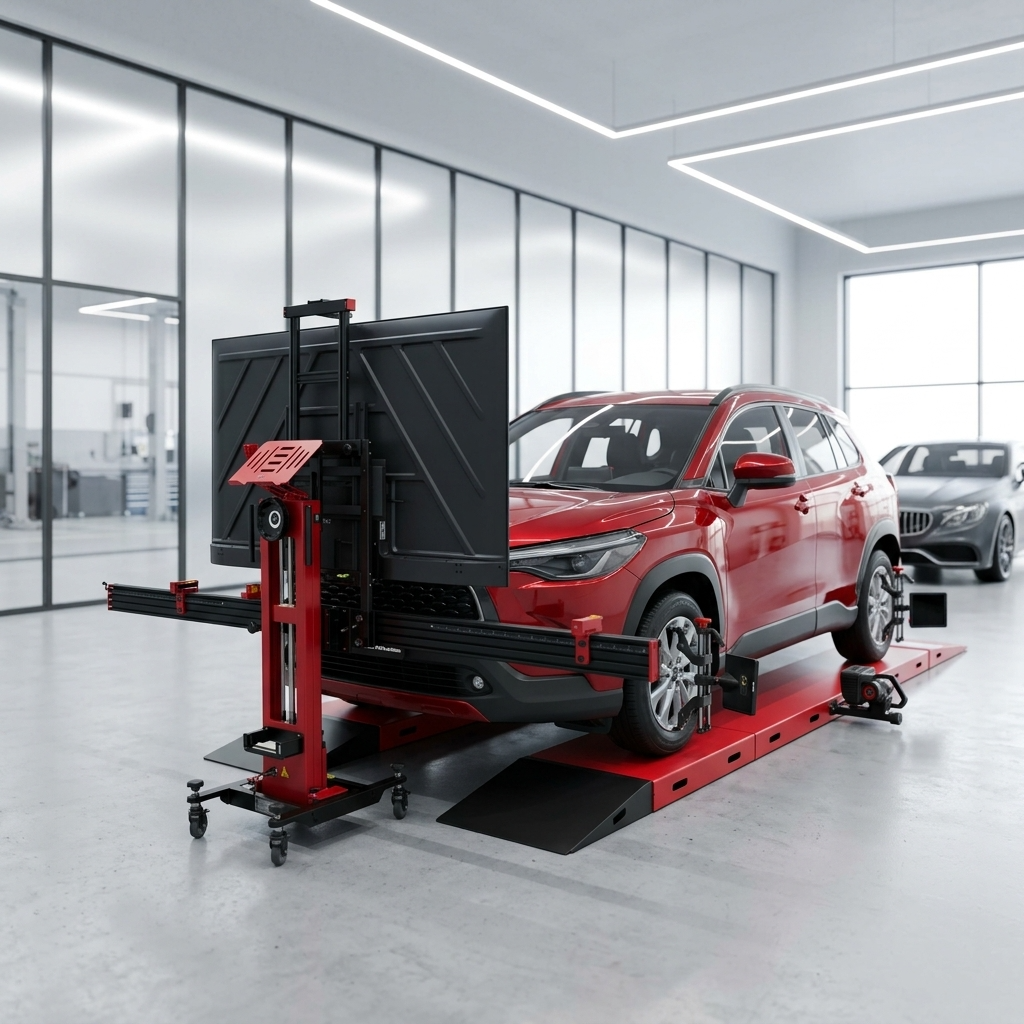

Moderne Fahrzeuge sind vollgepackt mit Fahrerassistenzsystemen – und jede Achsvermessung, jeder Windschutzscheibenwechsel oder Unfallschaden kann deren Kalibrierung beeinflussen. Mit dem WAA613 wechseln Sie nach der Vermessung per Knopfdruck direkt in den ADAS-Modus. Der 75-Zoll-Digitalbildschirm übernimmt die Zieldarstellung vollständig – physische Kalibriertafeln brauchen Sie nicht mehr.

Ein Klick, ein System

Nach der Achsvermessung direkt in den ADAS-Modus – ohne Umbau, ohne erneuten Geräteaufbau.

75-Zoll-Digitalbildschirm

Digitale Targets automatisch dargestellt. Physische Kalibriertafeln nicht mehr notwendig.

95 % ADAS-Fahrzeugabdeckung

Kalibrierung für über 95 % aller ADAS-fähigen Fahrzeuge weltweit. Laufend aktualisierte Datenbank.

Automatische Datenerfassung

Zentrierung, Parallelität und Höhe werden automatisch ermittelt – keine manuelle Eingabe.

Kalibrierbare Systeme

Frontkamera, ACC-Radar, LDW, BSD, RCW, Nachtsicht (NVS) und weitere ADAS-Funktionen.

Digitale Kalibrierberichte

Professionelle Prüfberichte – elektronisch teilbar und für den Kunden nachvollziehbar.

Eigenschaften auf einen Blick

Das WAA613 ist konsequent auf den Werkstattalltag ausgelegt – schnelle Inbetriebnahme, minimaler Platzbedarf und maximale Flexibilität beim Einsatz an verschiedenen Hebebühnen.

► Kabelloses 3D-Vierrad-Achsmessgerät

► ADAS-Kalibrierung für 95 % aller ADAS-Fahrzeuge

► Magnetisches Plug-and-Play – sofort einsatzbereit

► 75-Zoll-Digitalbildschirm für digitale Targets

► WiFi-Echtzeit-Datenübertragung

► Datenbank: über 50.000 Fahrzeugmodelle

► Hochauflösende Infrarotkameras

► Automatische Zentrierungs- und Höhenerfassung

► Nahtloser Workflow: Vermessung → ADAS in einem Zug

► Ultraportabel – Transport in zwei Koffern

► Digitale Prüf- und Kalibrierberichte

► Kompatibel mit Scheren- und 4-Säulen-Hebebühnen

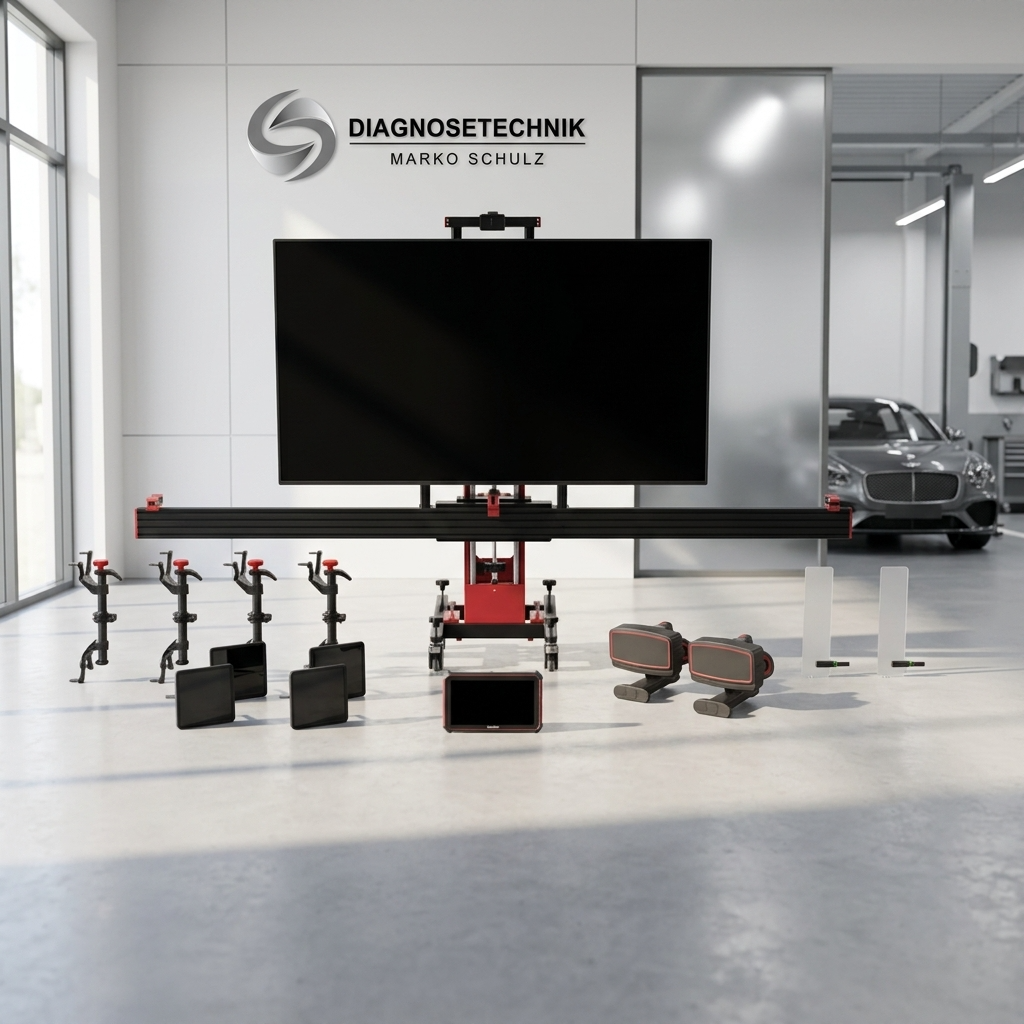

Lieferumfang

Das WAA613 wird als vollständiges System geliefert – ab dem ersten Tag einsatzbereit, ohne Nachkäufe oder zusätzliche Zubehörbestellungen.

Achsvermessungs-System WA613

✔ 1× SmartSafe ST13 Diagnose-Tablet inkl. Software

✔ 2× Messeinheit mit Magnetbefestigung (re/li)

✔ 4× 4-Punkt-Spannhalter mit Targets

✔ 1× Lenkradfeststeller

✔ 1× Bremspedalfeststeller

✔ 1× Transportkoffer & Bedienungsanleitung

ADAS-System ADAS PRO+ V2

✔ 1× Kalibrierungsrahmen

✔ 1× 75-Zoll-Digitalbildschirm

✔ 1× Bildschirmhalterung & Ständer

✔ 1× Halterung für physische Tafeln (opt.)

✔ 1× Entfernungslaser

✔ 1× Kreuzlaser

Aufbau- & Nutzungsvoraussetzung: Für den Betrieb des WAA613 wird eine 4-Säulen-Hebebühne oder eine Scherenhebebühne benötigt. Die beiden Messeinheiten werden magnetisch an den Auffahrschienen der Hebebühne befestigt.

Hinweis zur Verfügbarkeit: Das SmartSafe WAA613 ist ab sofort bestellbar. Die Auslieferung erfolgt voraussichtlich ab Ende Juli 2026.

Produktsicherheit

Hersteller

Shenzhen SmartSafe Tech Co., Ltd.
3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, China
sales@newsmartsafe.com · www.newsmartsafe.com

EU-Verantwortliche Person

IWAGO Diagnosetechnik GmbH
Zeißstraße 22-24, 50171 Kerpen, Deutschland
info@iwago-diagnosetechnik.de
