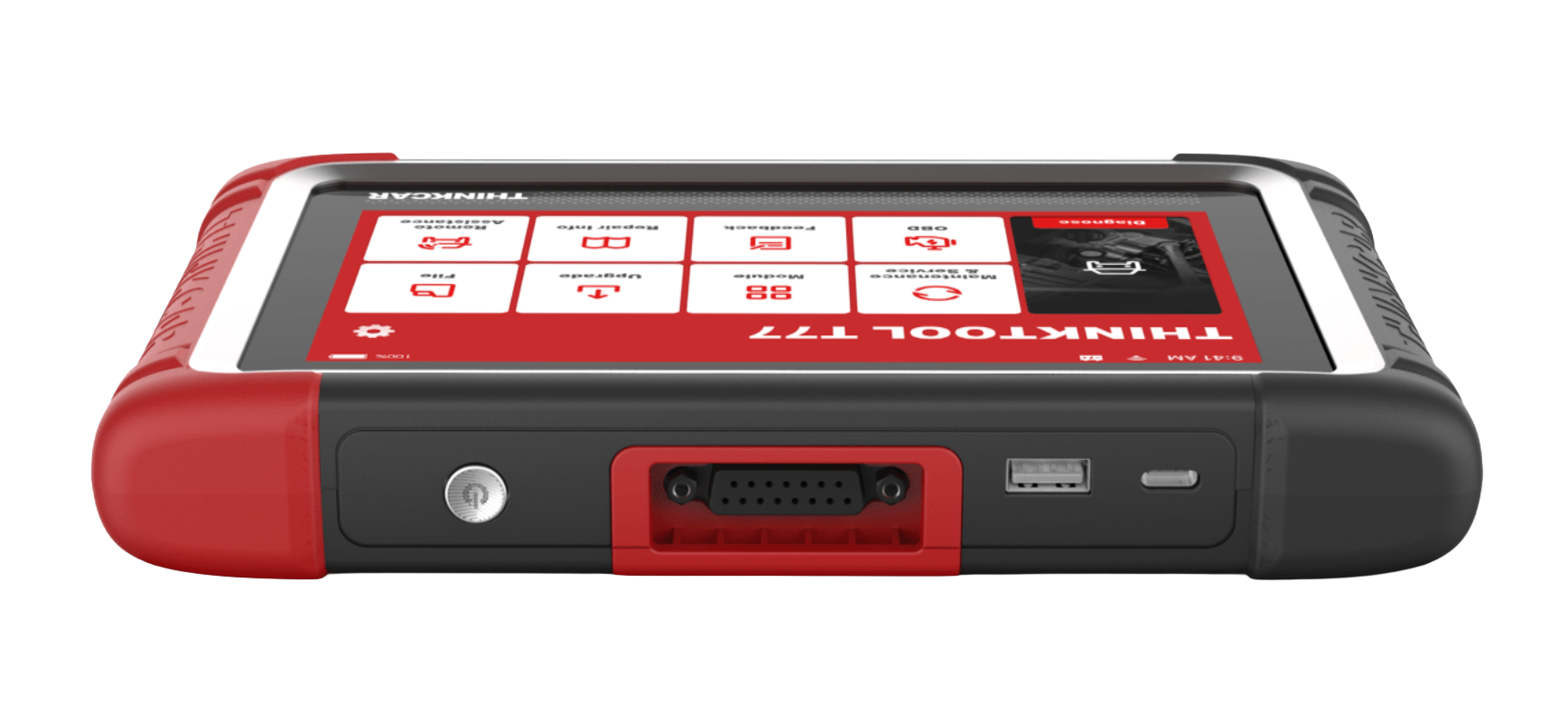

Thinkcar Thinktool T77 Anschluss für Kabel 16-pin

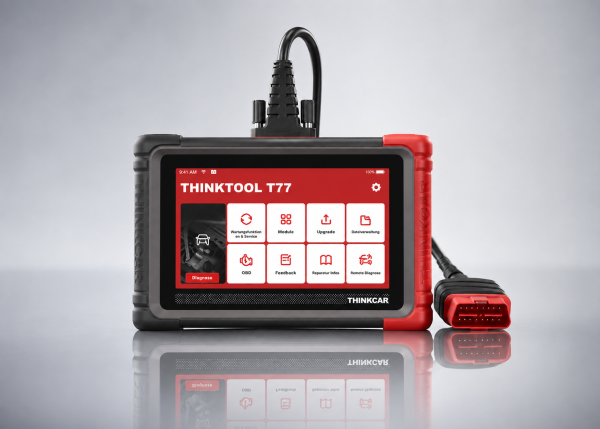

Vorschau: Thinkcar Thinktool T77 mit Kabel

Thinktool T77

679,95 € *

inkl. MwSt. zzgl. Versandkosten

Versandkostenfrei

Sofort versandfertig, Lieferzeit ca. 2-3 Werktage

Artikel-Nr.: TC-30000024
Hersteller: Thinkcar Europe GmbH

Ihre Vorteile

kostenloser Versand innerhalb Deutschlands ab € 100,00 € - Bestellwert
schnelle Lieferung
professionelle Beratung
kostenloser deutscher Support

Kabelgebunden · DoIP & CAN FD Thinktool T77 – kabelgebundenes Diagnosetablet mit 34... mehr

Menü schließen

Kabelgebunden · DoIP & CAN FD

Thinktool T77 – kabelgebundenes Diagnosetablet mit 34 Servicefunktionen

Volle Systemdiagnose ohne Funkstrecke – eine Verbindung, die nicht abreisst.

Der Thinktool T77 ist das kabelgebundene Einstiegsmodell der professionellen Thinktool-Reihe. Statt eines separaten Funk-VCI geht die Verbindung direkt vom Tablet über ein DB-15-Diagnosekabel an die OBD-II-Buchse – ein Bauteil weniger, das geladen, gekoppelt oder gesucht werden muss.

Funktional bleibt dabei nichts auf der Strecke: Über 90 Fahrzeugmarken, vollständige Systemdiagnose bis auf Steuergeräte-Ebene und 34 Servicefunktionen decken den täglichen Werkstattbedarf ab. Mit DoIP und CAN FD sind auch Fahrzeuge der aktuellen Generation erreichbar.

Warum kabelgebunden?

Bei Arbeiten, die Minuten am Stück fehlerfrei laufen müssen – Codierungen, Anpassungen, Regenerationen – ist die physische Leitung der Funkverbindung strukturell überlegen. Sie kennt keine Reichweitengrenze, kein Pairing und keine Störungen durch Hallenfunk oder benachbarte Hebebühnen.

Direktverbindung per DB-15

Das 1,2 m lange Diagnosekabel verbindet das Tablet unmittelbar mit dem Fahrzeug. Kein VCI, der geladen werden muss, und kein Gerät, das in einem anderen Fahrzeug liegen bleiben kann.

Stabil während langer Vorgänge

Ein Abbruch mitten in einer Steuergeräte-Codierung ist der teuerste Fehler in der Diagnose. Die Kabelverbindung schliesst diese Fehlerquelle konstruktiv aus.

Ohne Kontoanmeldung nutzbar

Beim kabelgebundenen Modell wird das Diagnosemodul automatisch aktiviert. Für die Diagnose selbst ist keine Anmeldung am Gerät erforderlich.

Diagnoseumfang

Der T77 liest alle verbauten Steuergeräte aus und arbeitet nicht nur lesend, sondern auch schreibend – einschliesslich bidirektionaler Stellgliedtests und Codierung nach einem Modultausch.

Vollsystem-Scan

Fehlercodes lesen und löschen, Live-Daten in Echtzeit, Standbilddaten und Bereitschaftstests über alle Systeme hinweg.

Aktive Ansteuerung

Stellglieder gezielt ansteuern, um Bauteil und Verkabelung zu trennen – statt auf Verdacht zu tauschen.

Codierung & Anpassung

Steuergeräte nach Austausch anlernen, Varianten codieren und fahrzeugspezifische Einstellungen anpassen.

34 Servicefunktionen

Alle Wartungsroutinen sind als geführte Abläufe hinterlegt und damit auch ohne Diagnose-Routine sicher zu bedienen:

► Ölservice zurücksetzen

► Bremsen zurücksetzen (EPB)

► Lenkwinkelsensor zurücksetzen (SAS)

► DPF-Regeneration

► RDKS zurücksetzen

► Batterie anlernen (BAT Match)

► Elektronische Drosselklappe anlernen

► ABS-Entlüftung

► Injektor-Codierung

► Getriebe anlernen

► AdBlue zurücksetzen

► Airbag zurücksetzen

► Wegfahrsperre (Immo)

► Steuergerät zurücksetzen (ECU Reset)

► AGR-Anpassung

► Kühlsystem entlüften

► Kupplung anlernen

► Turbolader anlernen

► Geberrad anlernen (Gear Learn)

► FRM-Modul anlernen

► Gateway-Moduldaten kalibrieren

► Start-Stopp-System zurücksetzen

► Fensterheber kalibrieren

► Schiebedach initialisieren

► Sitzkalibrierung

► Fahrwerk zurücksetzen (SUS)

► Adaptives Kurvenlicht (AFS)

► Regen-/Lichtsensor

► NOx-Sensor zurücksetzen

► Kraftstoff-Luft-Verhältnis (A/F)

► Reifengröße anpassen

► Transportmodus

► Kilometerstand (ODO)

► Sprachumstellung im Steuergerät

Der tatsächliche Funktionsumfang hängt vom Fahrzeughersteller, Modell und Baujahr ab.

Erweiterbar über Thinkcar-Module

Im Menüpunkt Modul bindet der T77 das Thinkcar-Zubehör direkt in die Bedienoberfläche ein – per USB oder Bluetooth. Unterstützt werden der T-Wand 200 für RDKS-Sensoren, der Batterietester ThinkEasy 1/2, das Videoscope für schwer einsehbare Stellen im Motorraum oder Schweller, die Scope Box (USB-Version) als Oszilloskop sowie ein Drucker (USB-Version) für Prüfprotokolle. So lässt sich das Gerät schrittweise auf den eigenen Bedarf ausbauen, statt alles vorab zu kaufen.

Technische Daten

Display	7″ HD-Touchscreen, 1024 × 600 Pixel
Prozessor	MediaTek MT8365, Cortex-A53 Quad-Core, 2,0 GHz
Betriebssystem	Android 10
Arbeitsspeicher	4 GB RAM
Interner Speicher	64 GB
Kamera	nicht vorhanden
Akku	6.000 mAh (3,8 V)
Fahrzeugverbindung	Kabelgebunden über DB-15-Diagnosekabel (1,2 m) auf OBD-II
Protokolle	SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4 KWP, ISO 15765-4 CAN, CAN FD und DoIP
Arbeitsumgebung	0 °C bis 50 °C
Lagerumgebung	−20 °C bis 60 °C
Stromversorgung	5 V / 2,5 A
Fahrzeugabdeckung	über 90 Marken, Pkw ab Baujahr 1996
Servicefunktionen	34
Software-Updates	2 Jahre inklusive
Versandmasse	250 × 322 × 140 mm, ca. 2,5 kg

Lieferumfang

✔ 1× Thinktool T77 Diagnosetablet

✔ DB-15-Diagnosekabel auf OBD-II

✔ Netzteil und Ladekabel

✔ Diagnosezubehör

✔ Transportkoffer

✔ Bedienungsanleitung

Modellhinweis: Der T77 ist die kabelgebundene Variante. Wer während der Diagnose frei um das Fahrzeug gehen oder aus dem Innenraum arbeiten möchte, greift zum Thinktool T78 / Lite 2 mit Bluetooth-VCI. Für einen reduzierten Funktionsumfang zum Einstiegspreis steht der Thinktool Reader 7 zur Verfügung.
