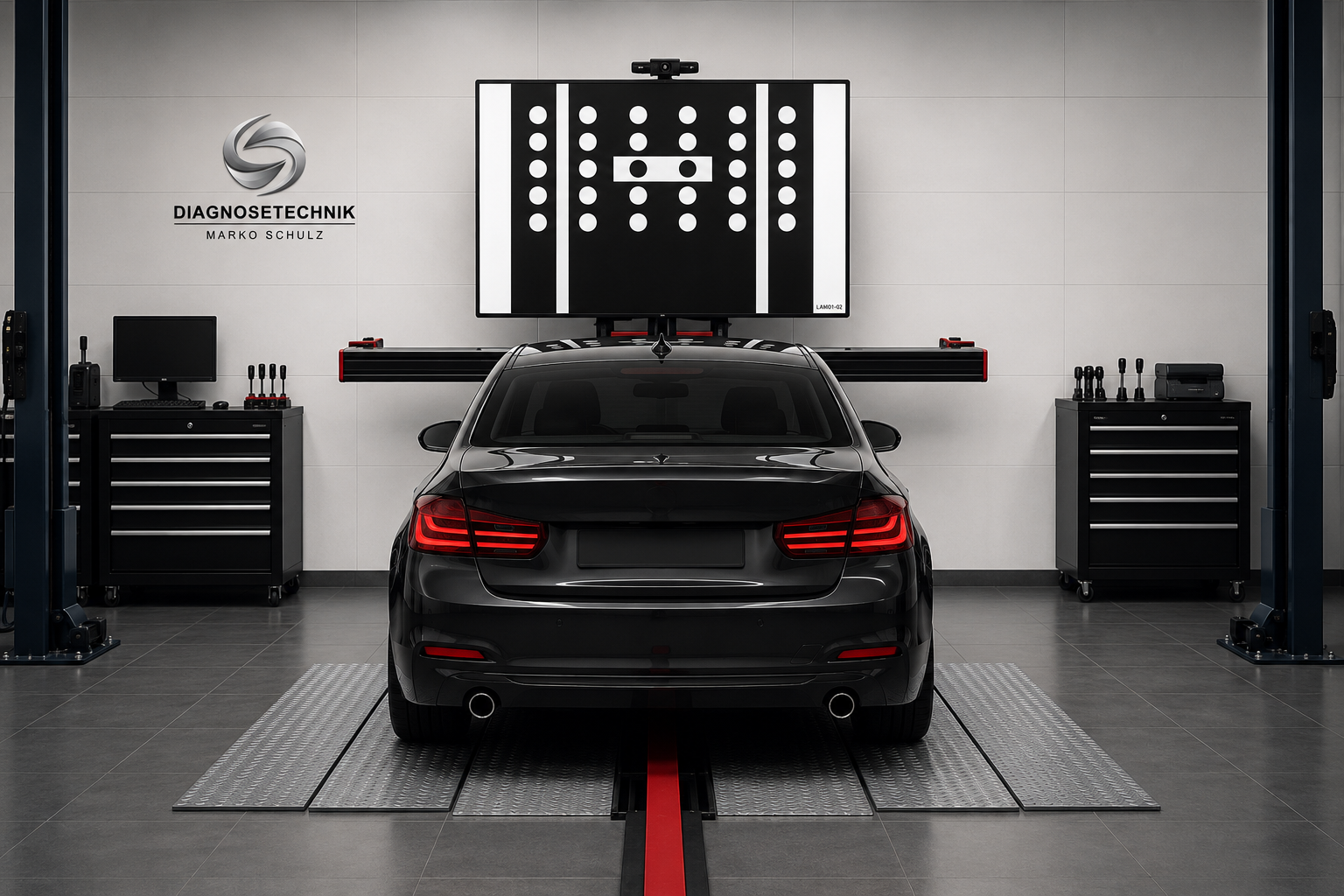

Vorschau: SmartSafe ADAS Pro+ V2 mit Auto

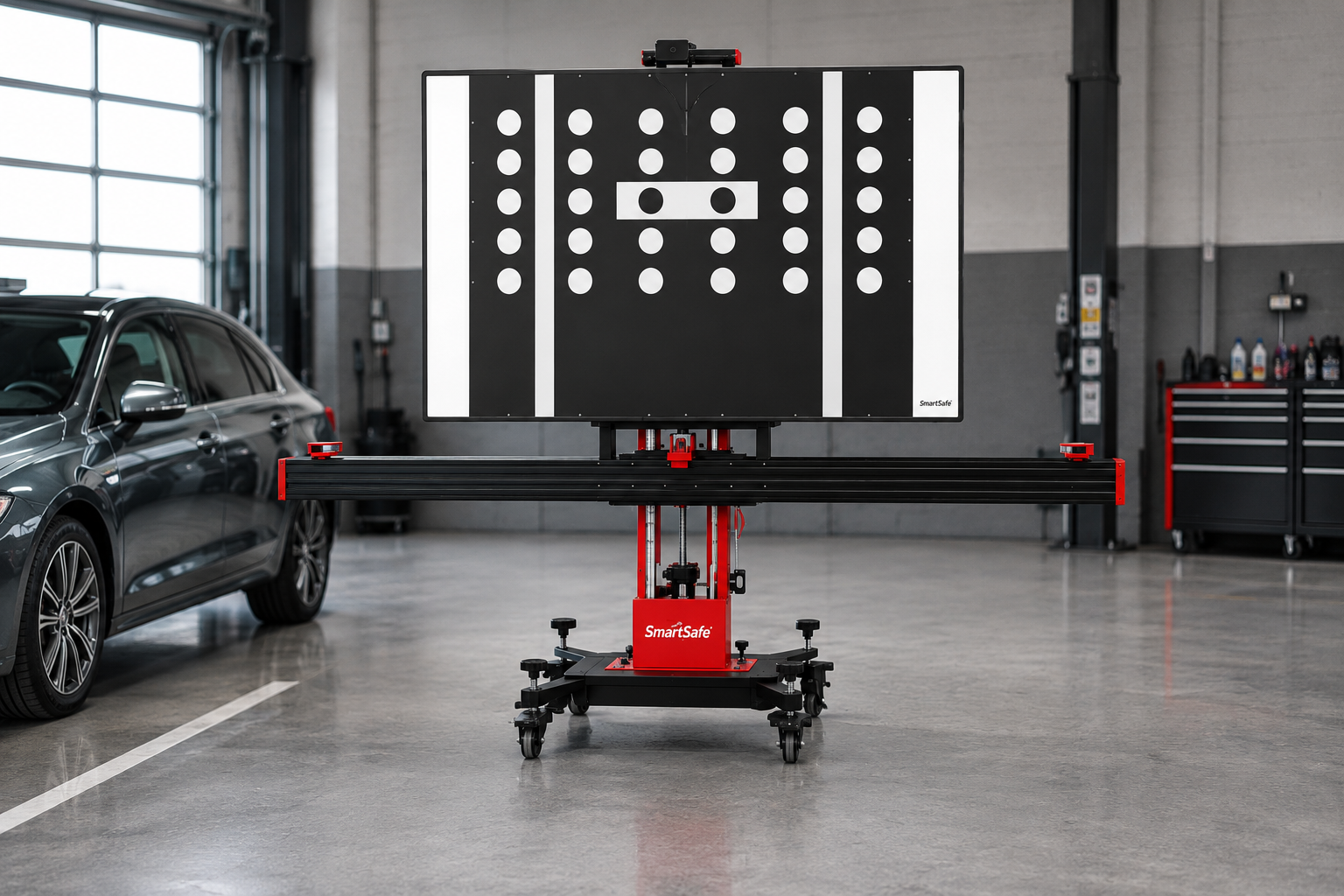

Vorschau: SmartSafe ADAS Pro+ V2 fahrbar

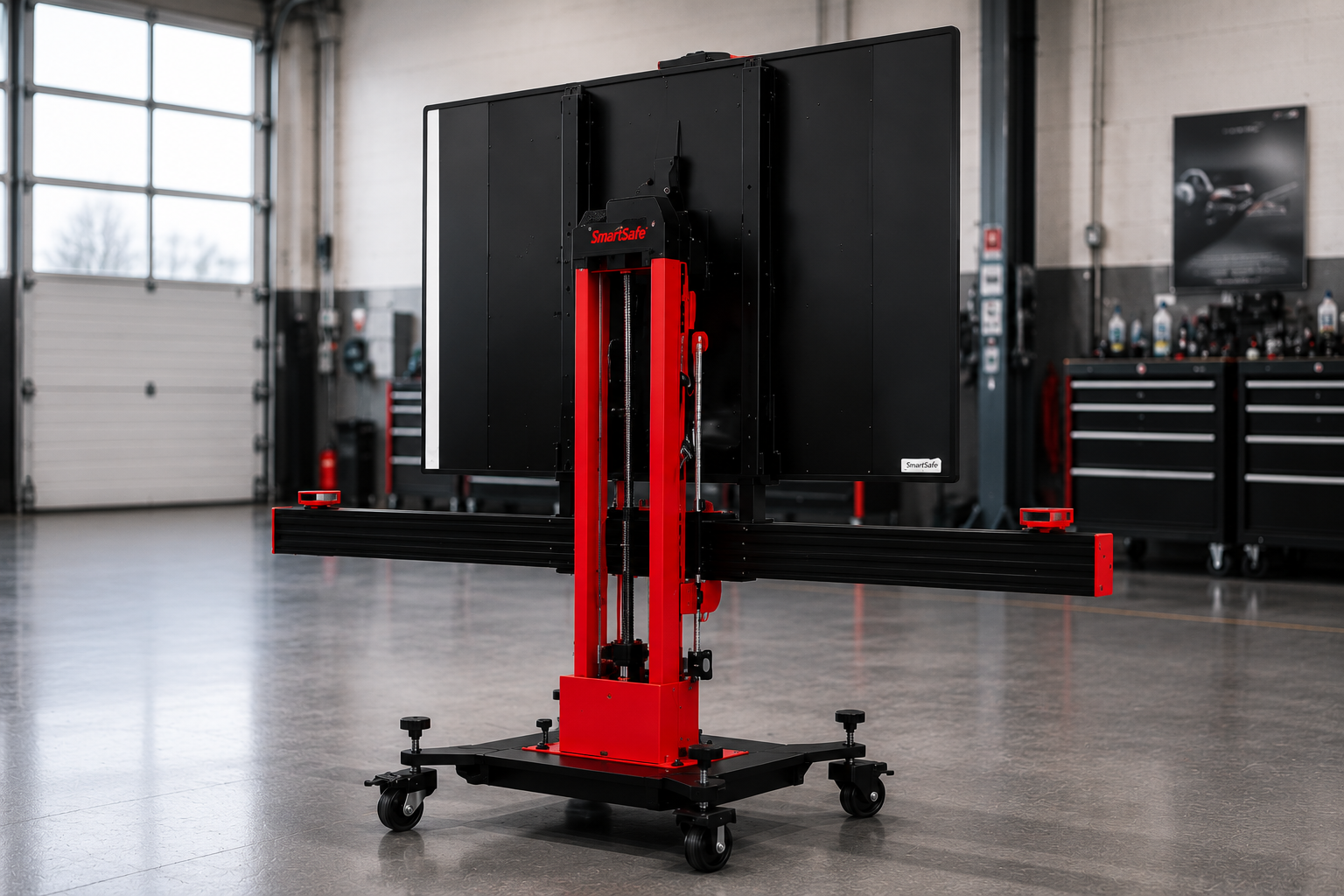

Vorschau: SmartSafe ADAS Pro+ V2 Rückseite

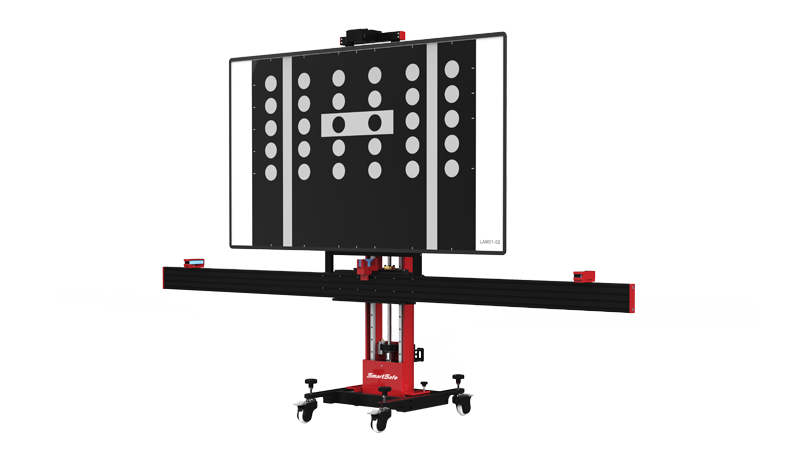

SmartSafe ADAS PRO+ V2 – Digitales ADAS-Kalibriersystem

11.840,00 € *

inkl. MwSt. zzgl. Versandkosten

Versandkostenfrei

Sofort versandfertig, Lieferzeit ca. 2-3 Werktage

Artikel-Nr.: S-AV-701040054
Hersteller: SmartSafe

Ihre Vorteile

kostenloser Versand innerhalb Deutschlands ab € 100,00 € - Bestellwert
schnelle Lieferung
professionelle Beratung
kostenloser deutscher Support

ADAS-Kalibrierung · Digital · 75 Zoll 4K SmartSafe ADAS PRO+ V2 – Digitales... mehr

Menü schließen

ADAS-Kalibrierung · Digital · 75 Zoll 4K

SmartSafe ADAS PRO+ V2 – Digitales ADAS-Kalibriersystem

Über 30 Targets digital auf 75 Zoll – Schluss mit Tafeln suchen, wechseln und lagern.

Der SmartSafe ADAS PRO+ V2 ist ein professionelles Kalibriersystem für Fahrerassistenzsysteme an Personenkraftwagen – ausgestattet mit einem 75-Zoll-LCD in 4K-Auflösung, auf dem die Frontkamera-Targets digital dargestellt werden. Das digitale Target bildet das physische Target dabei im Verhältnis 1:1 ab.

Der Nutzen im Werkstattalltag liegt auf der Hand: Das Montieren des Target-Kopfes entfällt, ebenso das Suchen, Wechseln und Lagern von über 30 physischen Tafeln. Das spart Platz, senkt Transport- und Instandhaltungskosten für die Targets und schließt falsch skalierte Kalibriermuster praktisch aus. Ausgerichtet wird per millimetergenauem Laser – Zentrierung und Parallelität sind in rund einer Minute erledigt. Das passende SmartSafe ST10 Werkstatt-Tablet ist bereits enthalten: mit ADAS-Software, kompletter Pkw-Diagnose, Spezialfunktionen und drei Jahren Updates. Konzipiert für große Werkstätten, Autoglasbetriebe und Fahrzeughersteller.

Digitale Targets statt Tafeln

Der 75-Zoll-Monitor ersetzt den kompletten Tafelsatz – das Target erscheint auf Knopfdruck, korrekt skaliert und ohne Verschleiß.

75 Zoll in 4K

Hochauflösendes 75-Zoll-LCD mit 4K – das digitale Target bildet das physische Target im Verhältnis 1:1 ab.

Über 30 Targets

Mehr als 30 Frontkamera-Targets digital hinterlegt – Auswahl per Software statt Suche im Tafellager. Neue Targets kommen über die regulären Software-Updates des ST10, ganz ohne Zusatzlizenz.

Kein Target-Kopf mehr

Die Montage des Frontkamera-Target-Kopfes entfällt komplett – ein Arbeitsschritt weniger je Kalibrierung.

Kein Tafellager

Kein Lagerplatz für Tafeln, kein Verschleiß, keine Transport- und Ersatzkosten – und kein Nachkaufen beschädigter Targets.

Ausrichtung, Justierung & Bedienung

Laser statt Augenmaß: Der ADAS PRO+ V2 steht in rund einer Minute zentriert und parallel vor dem Fahrzeug.

Millimetergenaue Laser-Ausrichtung

Millimetergenauer Laser-Entfernungsmesser für die Parallelität zum Fahrzeug, Linienlaser für die Mittigkeit – Zentrierung und Parallelität in ca. 1 Minute.

Feinjustage in 3 Achsen

Horizontalwinkel sowie Feineinstellung vor/zurück und links/rechts – für die exakte Abstimmung auf das Fahrzeug.

Elektrische Höhenverstellung

Traverse elektrisch oder manuell in der Höhe verstellbar, Höhenposition per Laser-Entfernungsmesser bestimmt.

Geführte Software

Schritt-für-Schritt-Führung mit Bildanleitungen – plus Vergleichsberichte vor und nach der Kalibrierung.

Eigenschaften auf einen Blick

Der ADAS PRO+ V2 verbindet digitale Target-Darstellung mit Laserpräzision – das Kalibriersystem für Werkstätten mit hohem ADAS-Aufkommen.

► 75-Zoll-LCD mit 4K-Auflösung

► Digitale Targets im Verhältnis 1:1

► Über 30 Frontkamera-Targets digital

► Target-Updates ohne Zusatzlizenz

► Kalibrierung von LDW, ACC, AVM, NVS, BSD, RCW

► Millimetergenaue Laser-Positionierung

► Zusätzlich mit ADAS-Serie-Targets nutzbar

► Zentrierung & Parallelität in ca. 1 Minute

► Feinjustage Horizontalwinkel, vor/zurück, links/rechts

► Elektrische & manuelle Höhenverstellung

► Nivellierung per Libelle und Fußschrauben

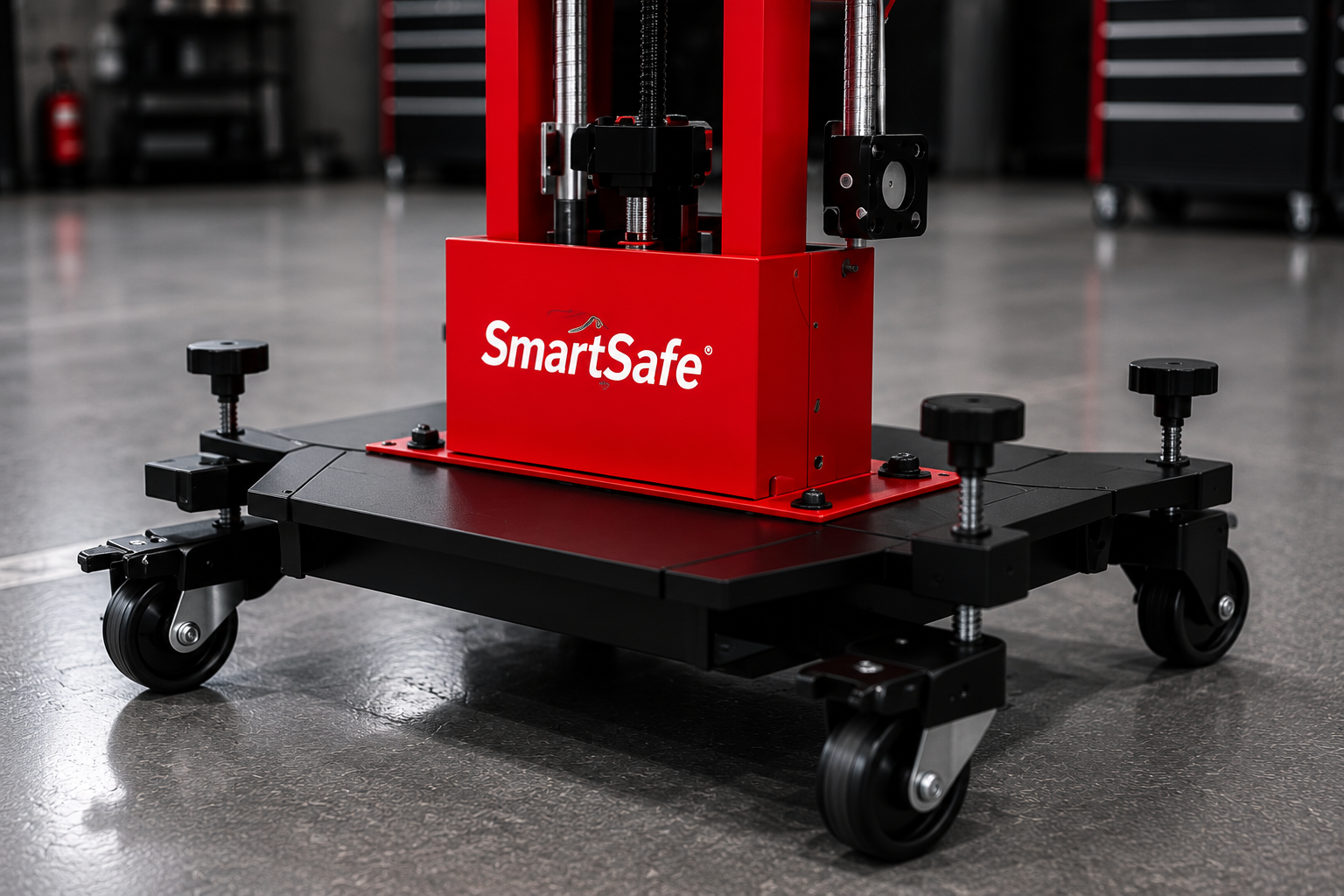

► Fahrbares Grundgestell mit Lenkrollen

► Geführte Software mit Bildanleitungen

► SmartSafe ST10 Werkstatt-Tablet inklusive

► Komplette Pkw-Diagnose & Spezialfunktionen inkl.

► Vergleichsberichte vor und nach der Kalibrierung

Technische Daten

Bildschirm	75 Zoll LCD, 4K-Auflösung
Target-Darstellung	Digital, Verhältnis 1:1 zum physischen Target
Digitale Targets	Über 30 Frontkamera-Targets
ADAS-Systeme	LDW, ACC, AVM, NVS, BSD, RCW
Ausrichtung	Millimetergenauer Laser-Entfernungsmesser (Parallelität), Linienlaser (Mittigkeit)
Target-Kompatibilität	Zusätzlich kompatibel mit physischen Targets der ADAS-Serie
Feinjustage	Horizontalwinkel, vor/zurück, links/rechts
Höhenverstellung	Elektrisch und manuell, Höhe per Laser-Entfernungsmesser
Nivellierung	Libelle und Fußschrauben am Grundgestell
Rüstzeit	Zentrierung und Parallelität in ca. 1 Minute
Fahrzeugabdeckung	Europäische, asiatische und amerikanische Marken
Diagnosegerät	SmartSafe ST10 Werkstatt-Tablet – im Lieferumfang enthalten
Schnittstellen (ST10)	DoIP, CAN FD, PassThru J2534
Software-Updates (ST10)	3 Jahre inklusive
Target-Updates	Über die Software-Updates des ST10 – keine separate Lizenz
Dokumentation	Vergleichsberichte vor und nach der Kalibrierung

Fahrzeugabdeckung

Der ADAS PRO+ V2 deckt die gängigen Marken aus Europa, Asien und den USA ab – hier eine Auswahl:

Europa

Mercedes-Benz · BMW · Audi · Volkswagen · Porsche · Land Rover · Jaguar · Volvo · Opel · Seat · Skoda · Renault · Peugeot · Citroën · Fiat · Alfa Romeo · Mini · Smart

Asien

Toyota · Lexus · Honda · Acura · Nissan · Infiniti · Kia · Hyundai · Mazda · Mitsubishi · Subaru · Suzuki · Daihatsu · BYD · Haval · Chery · Lynk&Co · JAC

USA

Ford · GM · Chevrolet · Chrysler · Dodge · Jeep · Buick · Cadillac · Lincoln

Elektronische Frontkamera-Targets

Über 30 Frontkamera-Targets sind elektronisch hinterlegt und lassen sich direkt am Bildschirm umschalten – vom Mercedes-Target bis zum Tesla-Target, ohne eine einzige Tafel zu bewegen.

Hinterlegte Target-Marken

► Mercedes-Benz & Sprinter

► Volkswagen

► Toyota (4 Targets)

► Nissan & Nissan/Renault

► Hyundai / Kia

► Mazda (2 Targets)

► Alfa Romeo / Geely

► Subaru (2 Targets)

► Honda

► Suzuki (2 Targets)

► Mitsubishi

► Daihatsu

► Maserati

► Leapmotor

► Tesla

Viele Targets zusätzlich in Links-/Rechts-Ausführung – daraus ergeben sich über 30 elektronische Targets insgesamt. Neue Targets werden über die Software-Updates des ST10 mitgeliefert.

Lieferumfang

Der ADAS PRO+ V2 wird als komplettes Kalibriersystem geliefert. Aufbau, Einrichtung und Freischaltung erfolgen nach Erhalt.

SmartSafe ADAS PRO+ V2 Kalibriersystem

✔ 1× Kalibrierrahmen (fahrbar)

✔ 1× Digitaler Bildschirm, 75 Zoll mit 4K-Auflösung

✔ 1× Bildschirmhalterung

✔ 1× Bildschirmständer

✔ 1× Halterung für physische Tafeln

✔ 3× Entfernungslaser

✔ 1× Kreuzlaser

✔ 2× Radklemmen mit Tafel

✔ 1× Klemmhalterung

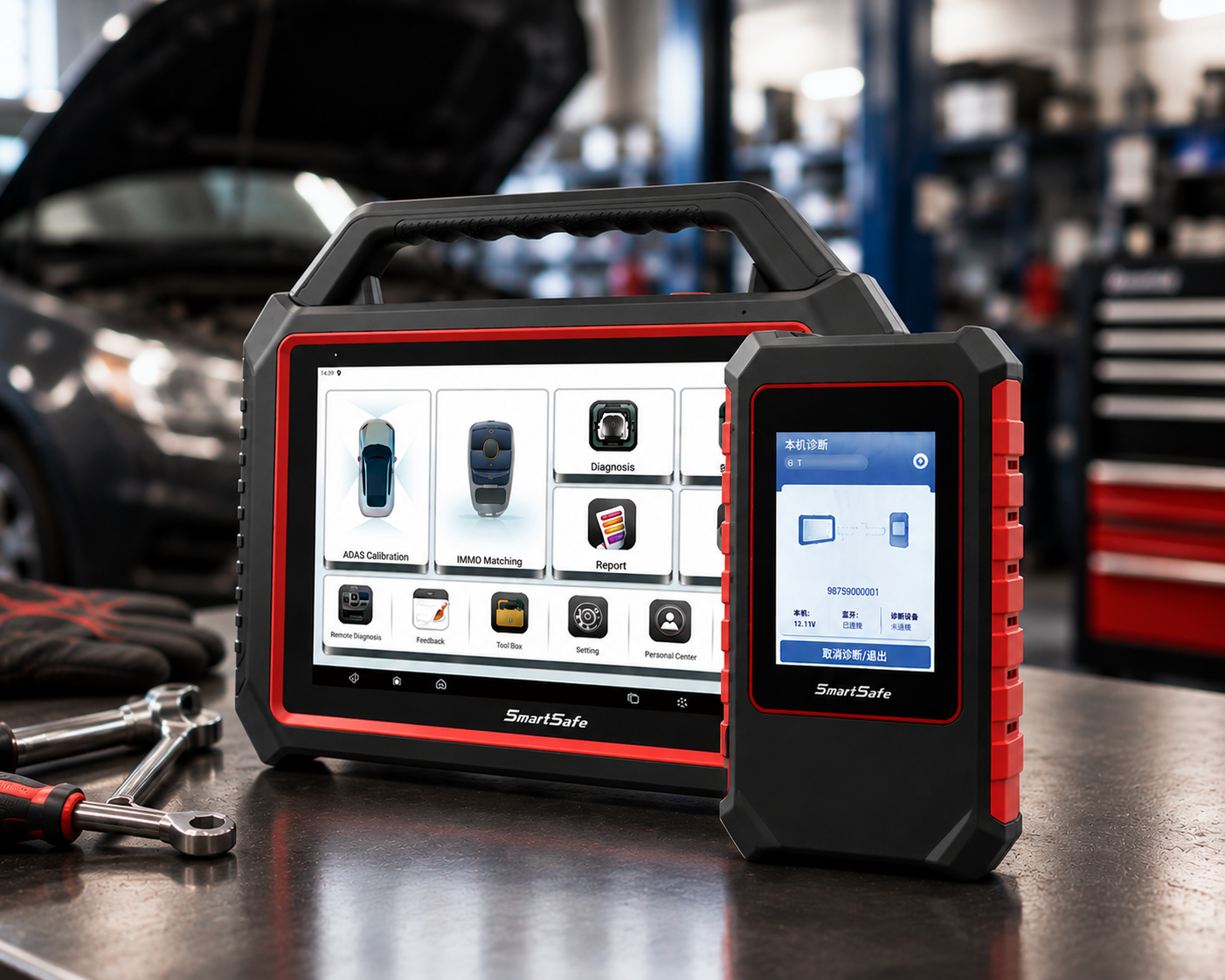

Inklusive: SmartSafe ST10 Werkstatt-Tablet

✔ ADAS-Software für die Kalibrierung

✔ Komplette Pkw-Diagnosesoftware

✔ Spezialfunktionen

✔ DoIP, CAN FD, PassThru J2534

✔ 3 Jahre Updates inklusive

Lieferumfang je nach Konfiguration.

Komplett einsatzfähig: Das SmartSafe ST10 Werkstatt-Tablet mit ADAS-Software ist im Lieferumfang enthalten – ein separates Diagnosegerät ist nicht erforderlich. Für die Kalibrierung werden lediglich ein ausreichend großer, ebener Kalibrierplatz sowie gleichmäßige Lichtverhältnisse benötigt. Zur passenden Konfiguration beraten wir Sie gerne.

Modellhinweis: Der ADAS PRO+ V2 ist das Topmodell mit digitaler Target-Darstellung auf 75 Zoll. Über die mitgelieferte Tafelhalterung lassen sich zusätzlich physische Tafeln einsetzen. Wird die Kalibrierung mit einer Achsvermessung kombiniert, ist das Komplettsystem WAA613 die passende Lösung – es vereint 3D-Achsvermessung und ADAS-Kalibrierung in einem System.
