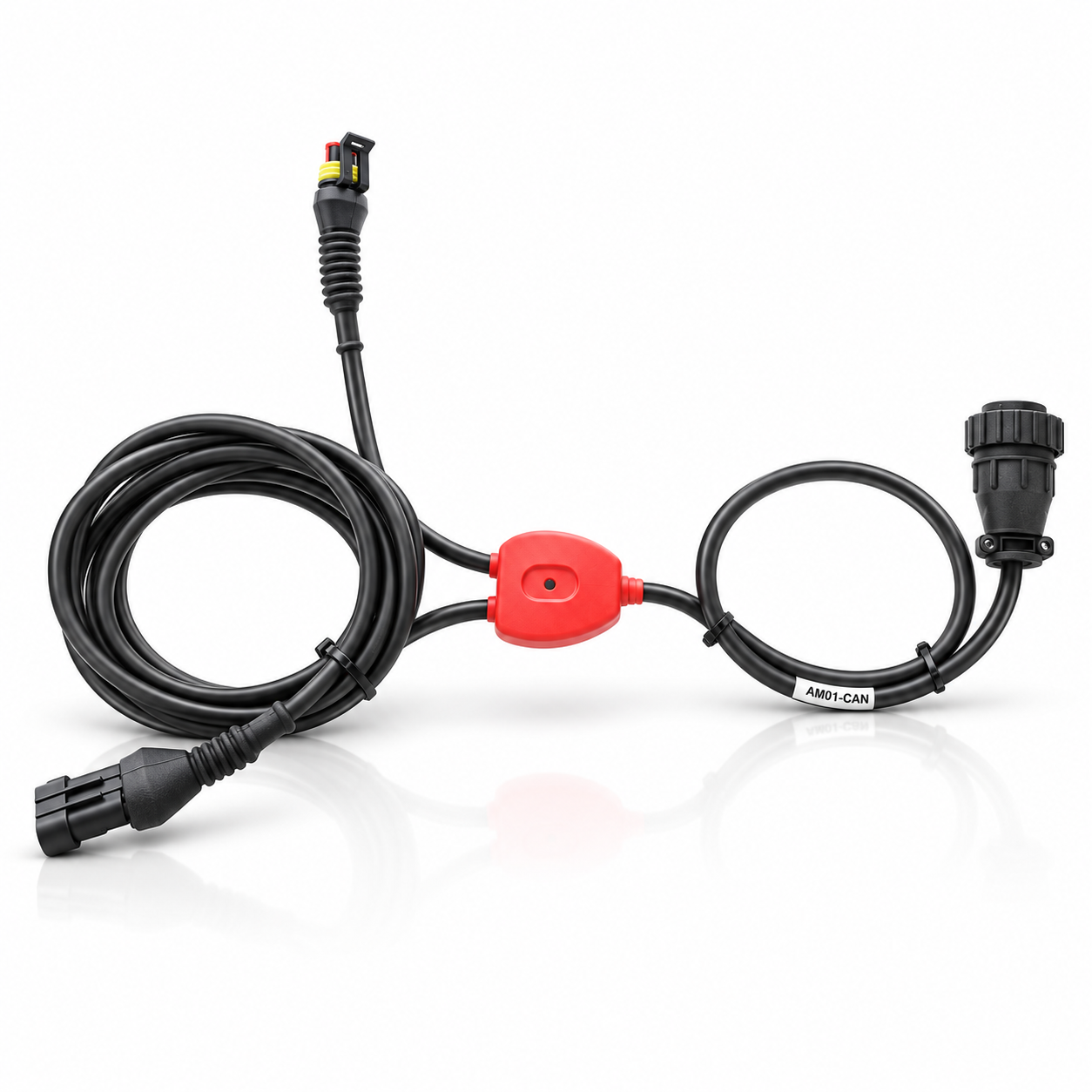

Adapterkabel Marine AM01 CAN (Hauptkabel )

Basiskabel MARINE - 3151/AM01 CAN,

an das die Interfacekabel angeschlossen werden. Dieses Kabel unterstützt besondere Funktionen und das CAN-Protokoll, welche nicht vom Kabel AM01 unterstützt werden. Das Kabel ist durch eine ROTE Kabelkappe mit LED identifizierbar und besteht aus 2 Steckverbindern, einer 2-poligen Steckerhülse (eventuelle externe Spannungsversorgung) und einem 4-poligen Steckerstift (Kommunikationstecker).

VERWENDUNG ALS BASISKABEL (Beispiel AM01 CAN + AM25): Das je nach dem Hersteller erforderliche Anschlusskabel (z.B. AM25) an den 4-poligen Stecker anschließen. Sofern von der Software angegeben, die Batterieklemmen an die 2-polige Steckerhülse anschließen. Die Batterieklemmen werden dann an die Motorbatterie angeschlossen, um das Gerät mit Spannung zu versorgen.

HINWEISE: Verwechseln Sie es bitte nicht mit dem Kabel AM01, das sehr ähnlich ist, sich aber durch sein entsprechendes Etikett und die SCHWARZE Kappe unterscheidet. Lesen Sie sorgfältig die Anleitungen der Software hinsichtlich der Verwendung des BASIS Kabels sowie des zu verwendenden Anschluss-/Interfacekabels und der eventuellen externen Spannungsversorgung durch.
