LAUNCH X-861 Achsmessgerät 3D Touch

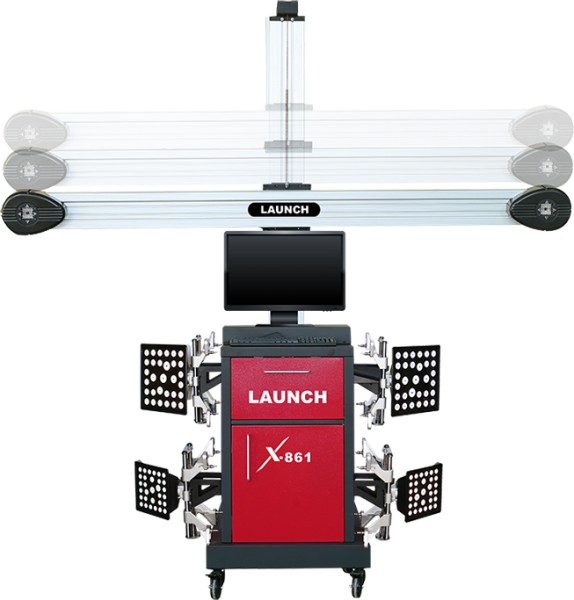

Das X-861 3D Touch ist ein von LAUNCH neu entwickeltes 3D-Achsvermessungsgerät. Aufgrund der hohen Messgenauigkeit und der gut erklärten Anweisungen ist eine Achsvermessung mit dem X-861 schnell und einfach durchgeführt. Sein bewegliches Hochgeschwindigkeitskamerasystem erlaubt es dem X-861, sich an verschiedene Arbeitsumfelder anzupassen. Geliefert wird das LAUNCH X-861 mit einem vorinstallierten Computer & Drucker, sowie einer aktuellen Datenbank. Dies macht den X-861 zur ersten Wahl für die professionelle Achsvermessung.

Höhepunkte im Überblick:

• Innovatives Achsmessgerät
• Vermessung aller Radwinkel
• Achsvermessung mit hoher Genauigkeit
• Hochgeschwindig­keits Kamerasystem
• Einfache Bedienung
• Geringe Fehlerquote durch passive Reflektoren

Softwaredemo:

Technische Daten:

• Betriebssystem: Windows
• Betriebsspannung: 220 V AC (10 A)
• Betriebsfrequenz: 50 - 60 Hz
• Leistung: 0,5 kW
• Integrierter PC: 24"
• Gesamtgewicht: 210 kg

Lieferumfang:

• Fahrbares Bedienterminal
• Querträger mit hochauflösenden Kameras
• Universalspannhalter inkl. Targets
• Drehteller
• PC, Monitor, Drucker & Zubehör
• Lenkradhalterung / Bremshalterung
• Aufbau- und Bedienungsanleitung
• Ink. Lieferung, Aufbau und Einweisung
• Lieferzeit bitte vor Bestellung anfragen!

Aufbauvoraussetzungen:

• Die vorhandene Bühne muss über Schiebeplatten für die Hinterachse verfügen
• Die Fahrbahnen müssen über eine Aussparung für die Drehteller vorne verfügen, Maße der Aussparung (L= 40 cm, B= 40 cm, H= 5 cm)
• Die Distanz von Mitte Drehteller bis zur Kamera muss min. 200 cm und darf max. 280 cm betragen
• Die Distanz zwischen der rechten und der der linken Bühnensäule muss min 270 cm betragen
• Der Diagonale Höhenunterschied vom Drehteller vorne zur Schiebeplatte hinten darf max. 2 mm betragen
• Kein direkter Lichteinfall (Sonneneinstrahlung) auf die Reflektoren bzw. Kameras
